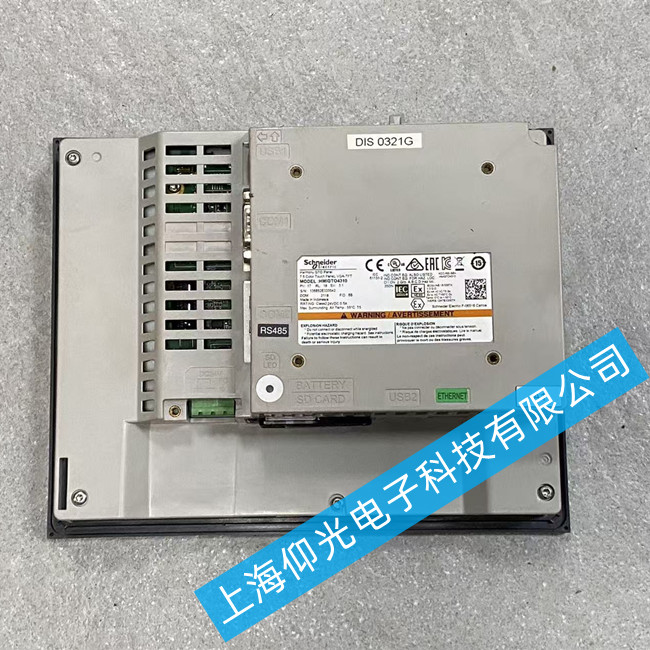

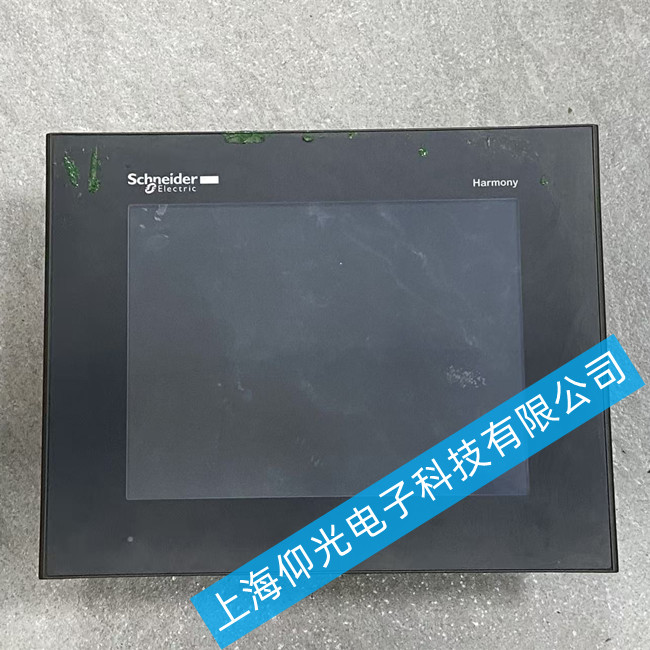

施耐德触摸屏维修HMIGTO4310主板故障维修方法
🔍 前置基础排查
测量外部输入电压，确认稳定在‌24V DC±10%‌，排除变频器干扰、线缆压降导致的假主板故障。
检查主板CR2032电池电压，正常范围‌3V-3.3V‌，电压不足直接更换，避免系统掉电丢失配置。
观察主板外观，排查电容鼓包漏液、元件烧焦、接口铜绿氧化等明显外观故障点。
🛠️ 核心元件级维修步骤
供电回路故障修复‌
测主板各路对地阻值，若3.3V/5V供电短路，优先排查后端MOS管、稳压IC是否D-S极击穿。
更换容值偏差超±20%的电解电容，工控场景90%的重启、不开机故障由电容ESR升高引发。
检查保险、整流二极管，硅管正向压降需在‌0.6-0.7V‌，击穿开路直接更换同规格元件。
最小系统启动修复‌
测量ARM926EJ-S核心的供电、时钟、复位信号，32.768KHz晶振停振会直接导致主板无法启动，用代换法验证更换。
若上电电流卡在0.2-0.3A无CPU核心供电，重点检查供电IC的EN使能引脚、外围反馈电阻是否变值开路。
重刷对应版本固件，修复系统文件损坏导致的蓝屏、内存分配失败故障，操作前备份SD卡内工程文件。
接口与通信故障修复‌
以太网、RS232/RS485接口无法通信时，用工业酒精清洁接口触点，测量接口保护二极管是否击穿短路。
排查串口周边限流采样电阻，阻值偏离标称值直接更换同功率精密电阻，避免通信丢包。
隐性故障处理‌
针对间歇性死机、拍击后恢复的故障，用放大镜检查PCB铜箔微裂、BGA引脚虚焊，补焊后飞线加固断裂线路。
触摸功能完全失效时，断开触摸排线测主板端触控IC供电，排除主板驱动部分故障后再判定为触摸面板损坏。
📋 维修后验证要点
上电逐步测量各关键测试点电压，确认全部回到标称值范围后，连续通电2小时测试稳定性。

全功能测试通信、触摸、显示、SD卡读写等所有外设功能，确认无异常后再装机交付。

施耐德触摸屏维修常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
