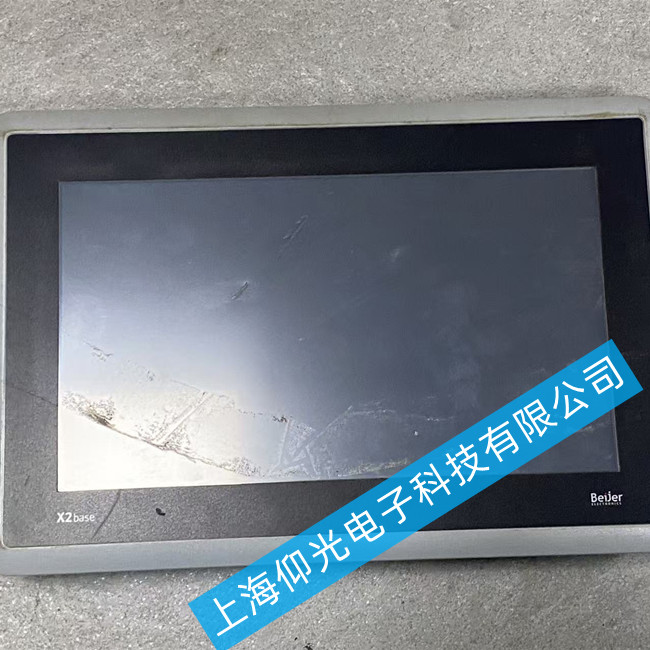

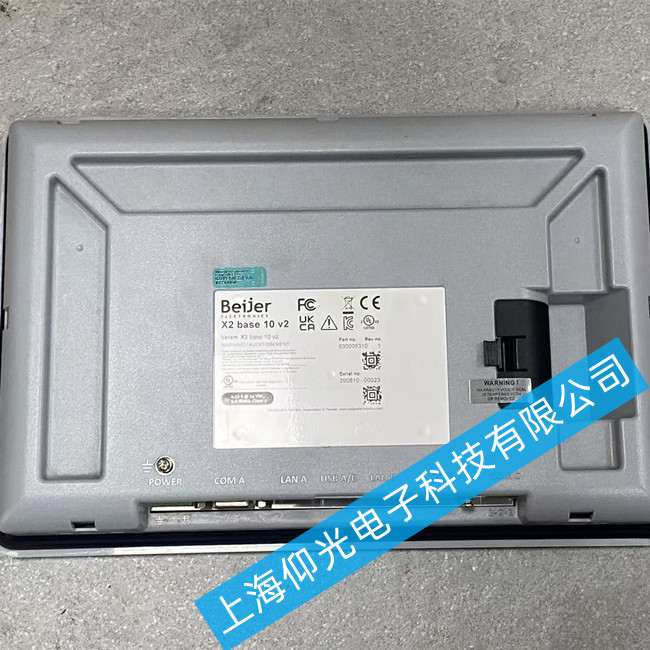

北尔触摸屏维修X2 base 10 v2无背光故障维修方法
1. X2 base 10 v2无背光故障分层排查
外部供电初检‌：测量输入DC24V电压，确认稳定在‌24V±5%‌范围内，排查端子松动、供电线缆破损导致的供电不足问题。
简易现象判定‌：通电后用手电筒斜照屏幕，若能隐约看到界面内容，可直接锁定故障集中在背光回路；若完全无任何显示内容，需同步排查主板显示驱动电路。
连接部件检查‌：拆机后重新插拔屏线、背光供电排线，用无水酒精清理接口金手指氧化层，排除接触不良引发的伪故障。
🛠️ 针对性故障维修方法
背光供电回路修复‌：检测主板背光供电支路的保险丝、滤波电容、稳压芯片，更换鼓包漏液的电容、熔断的同规格保险，修复背光供电输出异常问题。
背光组件更换‌：若检测背光供电电压正常，直接更换老化发黑的LED背光灯条，或损坏的背光驱动高压条，恢复屏幕背光发光能力。
主板驱动电路维修‌：用示波器检测背光控制芯片输出波形，定位损坏的背光驱动IC并更换，解决主控板无背光触发信号输出的故障。
软件异常修复‌：排除所有硬件故障后，通过SD卡重新刷写官方固件，恢复系统背光驱动配置，解决软件层面背光控制失效问题。
✅ 维修后验证标准
维修完成后，连续通电老化测试2小时，确认背光亮度均匀、无闪烁、长时间运行无熄灭情况，导入工程程序验证全功能正常后再接入生产现场。
2. 无创初步判定（无需拆机）
手电筒透光测试‌：通电后用强光手电筒斜45°照射屏幕表面，若能清晰看到原本的操作界面、图标文字，直接判定为‌纯背光系统故障‌，主板显示输出功能完全正常，故障仅集中在背光回路。
电源状态核验‌：测量设备输入DC24V电压，确认稳定在‌24V±5%‌范围内，同时观察机身电源指示灯是否正常亮起，排除外部供电不足、端子松动引发的背光不启动伪故障。
功能交叉验证‌：确认触摸屏触摸功能是否正常，若触摸点击能正常触发后台设备动作，进一步佐证主板主控运行正常，故障根源在背光部分。
🛠️ 拆机分层精准定位
连接部件排查‌：拆机后重新插拔屏线、背光供电排线，用无水酒精清理接口金手指氧化层，通电复测背光，排除接口接触不良引发的间歇性背光失效。
背光供电检测‌：用万用表测量主板背光供电输出端，若电压远低于标称值或完全无输出，判定故障在‌主板背光驱动电路‌，重点排查背光支路的保险丝、滤波电容、稳压芯片是否损坏。
背光组件判定‌：若主板背光供电电压完全正常，直接判定故障在‌背光组件本身‌，拆开屏幕边框观察LED背光灯条是否有发黑、烧损痕迹，或背光驱动高压条是否有元件烧毁迹象。

软件异常排除‌：所有硬件检测无异常时，通过SD卡刷写官方固件恢复系统背光驱动配置，排除软件层面背光控制参数紊乱引发的故障。

北尔触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
