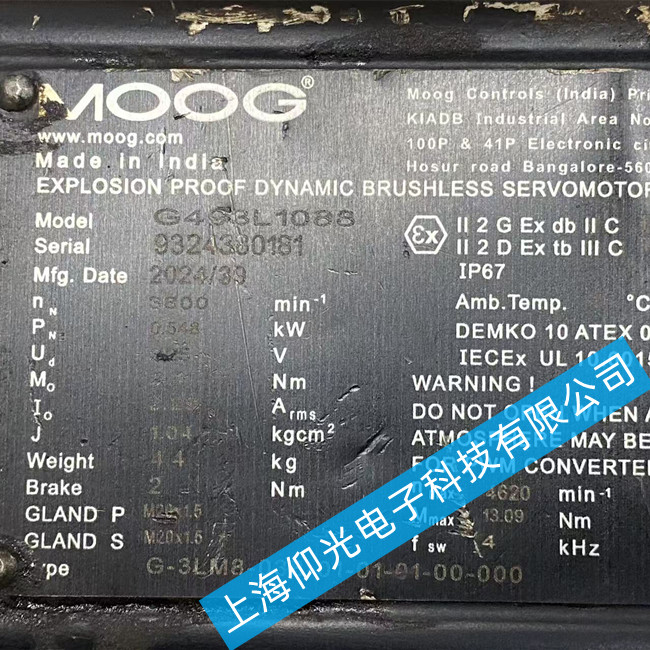

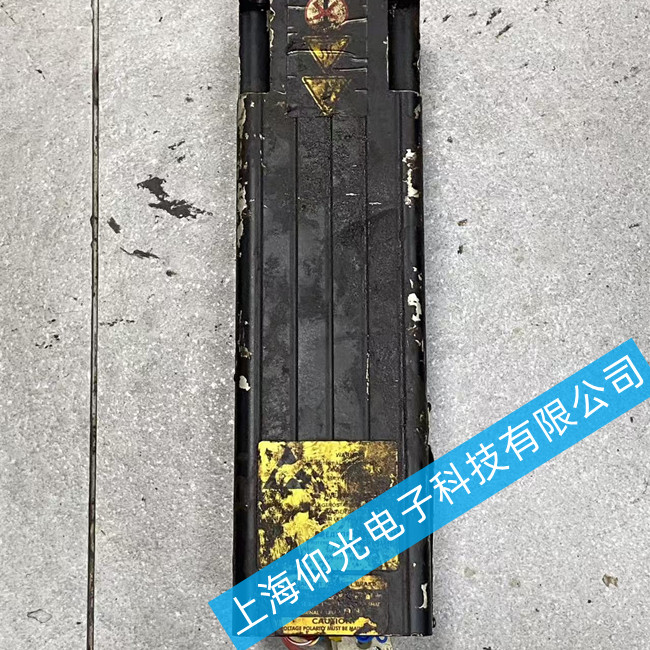

穆格伺服电机维修G498L1088编码器故障维修方法
1. G498L1088编码器故障基础排查
线缆与接口检测‌：检查编码器连接线是否有破皮、折弯痕迹，测量+5V供电电压需稳定在‌4.75V~5.25V‌，排查信号线是否存在断路、短路或接触不良问题。
外观物理检查‌：确认编码器安装螺丝无松动，电机运行振动未导致编码器与电机轴连接偏移；观察码盘/玻璃盘是否有磨损、裂纹，光学元件是否被油污、冷却液污染。
信号校验排查‌：用示波器检测编码器A/B相输出波形，确认是干净的正交方波，无缺脉冲、幅值不均问题；核对驱动器内编码器参数与原厂配置完全一致，排除参数不匹配引发的伪故障。
🛠️ 针对性故障维修方法
污染与磨损修复‌：用无尘棉签蘸取高纯度无水酒精，轻轻擦拭编码器光学码盘、感光元件表面的油污和粉尘，晾干后重新装机，解决信号读取异常问题。
连接与电路修复‌：补焊编码器接口虚焊引脚，更换破损的同规格屏蔽线缆；若编码器内部PCB电路损坏，更换同型号电路板，恢复信号传输能力。
码盘与轴承更换‌：当玻璃码盘破裂、编码器微型轴承卡滞时，直接更换匹配的原厂码盘和轴承，避免机械误差持续扩大引发电机运行抖动、位置跑偏。
相位对齐校准‌：维修后必须重新做编码器相位对齐：将电机轴定向至平衡位置，调整编码器转轴与电机轴的相对角度，直到Z信号稳定在高电平，锁定两者相对关系，反复扭转电机轴验证对齐有效性。
✅ 维修后验证标准
维修完成后，在专用测试台连续低速运行2小时，确认电机位置反馈准确、无报警、转速波动在允许范围内，再接入生产现场使用，避免带故障上线影响设备精度。
2. G498L1088编码器典型故障排查
线缆与供电检测‌：检查编码器连接线是否有破皮、折弯痕迹，测量+5V供电电压需稳定在‌4.75V~5.25V‌，排查信号线是否存在断路、短路或接触不良问题。
物理外观检查‌：确认编码器安装螺丝无松动，电机运行振动未导致编码器与电机轴连接偏移；观察码盘/玻璃盘是否有磨损、裂纹，光学元件是否被油污、冷却液污染。
信号校验排查‌：用示波器检测编码器A/B相输出波形，确认是干净的正交方波，无缺脉冲、幅值不均问题；核对驱动器内编码器参数与原厂配置完全一致，排除参数不匹配引发的伪故障。
🛠️ 针对性故障维修实操
污染与磨损修复‌：用无尘棉签蘸取高纯度无水酒精，轻轻擦拭编码器光学码盘、感光元件表面的油污和粉尘，晾干后重新装机，解决信号读取异常问题。
连接与电路修复‌：补焊编码器接口虚焊引脚，更换破损的同规格屏蔽线缆；若编码器内部PCB电路损坏，更换同型号电路板，恢复信号传输能力。
码盘与轴承更换‌：当玻璃码盘破裂、编码器微型轴承卡滞时，直接更换匹配的原厂码盘和轴承，避免机械误差持续扩大引发电机运行抖动、位置跑偏。
相位对齐校准‌：给电机UV绕组通小于额定电流的直流电，将电机轴定向至平衡位置；用示波器观察编码器U相信号和Z信号，调整编码器转轴与电机轴的相对角度，直到Z信号稳定在高电平，锁定两者相对关系，反复扭转电机轴验证对齐有效性。
✅ 维修后验证标准

维修完成后，在专用测试台连续低速运行2小时，确认电机位置反馈准确、无编码器报警、转速波动在允许范围内，再接入生产现场使用，避免带故障上线影响设备精度。

穆格伺服电机维修故障：磁铁爆钢、磁铁脱落、电机维修、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准、一通电就报警、一通电就跳闸、驱动器伺服器报警代码、烧线圈绕组、航空插头损坏、原点位置不对，编码器调试/调零位、更换轴承、轴承槽磨损、转子断裂，轴断裂、齿轮槽磨损等故障维修。
