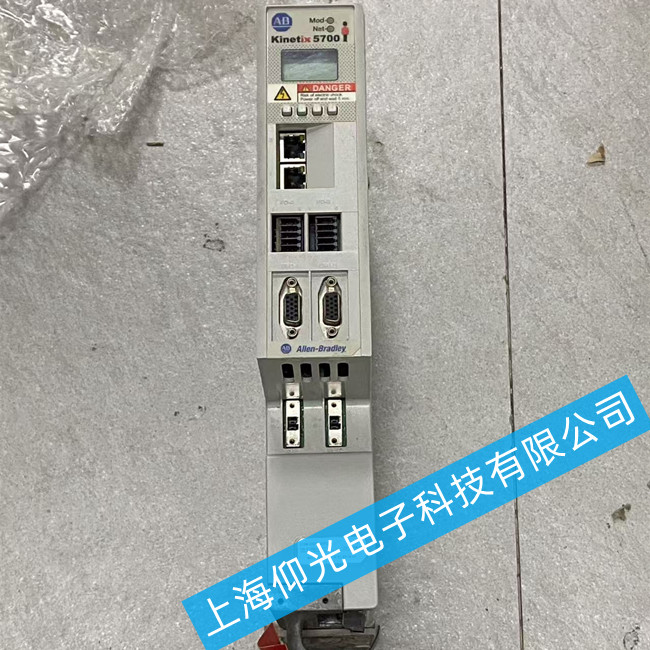

AB伺服驱动器维修2198-D032-ERS3报警代码显示E00故障维修
ab伺服驱动器维修报警代码E00 主回路保险丝熔断 断电后用万用表检测主回路保险，若阻值无穷大直接更换同规格保险；同步排查电机动力线U/V/W是否短路，确认IGBT功率模块无击穿后再上电，避免反复炸机
🔍 E00故障核心定义
AB 2198-D032-ERS3伺服驱动器的E00报警，官方定义为‌逆变器PCB板保险丝熔断，或直流母线电压低于保护阈值‌（460V机型阈值约275V，230V机型约137V），触发硬件强制保护 。
🛠️ 分级排查维修步骤
断电基础排查‌
打开机壳目视检查：查看逆变器PCB板上标注Fxxx的保险丝是否熔断，同步排查电容有无鼓包漏液、IGBT/整流桥有无烧蚀痕迹 。
用万用表测量L1-L2-L3三相输入电压，确认在额定值±10%范围内，三相电压平衡无缺相；检查电机动力线、编码器线无松动、氧化、破损 。
断开电机负载，单独给驱动器上电，快速区分故障点在驱动器本体还是电机侧 。
深度硬件故障定位‌
用万用表二极管档检测整流桥：正向导通、反向截止为正常，否则判定整流桥损坏 。
用LCR测试仪检测滤波电容：容量偏差超过10%、ESR异常时，判定电容老化失效 。
用晶体管档检测IGBT模块：CE极无短路、栅极触发正常为合格，否则IGBT已击穿 。
用兆欧表检测电机绝缘：相间/对地绝缘电阻需大于1MΩ，低于该值说明电机绕组短路或接地 。
精准维修更换规范‌
保险丝更换：必须选用同规格（型号、电流、电压、快慢断参数完全匹配）的配件，严禁加大容量；更换后若再次熔断，立即停止上电，排查IGBT、电机短路等深层故障 。
核心部件更换：更换整流桥、IGBT模块时，均匀涂覆导热硅脂，紧固扭矩符合手册规范，避免散热不良；滤波电容需成组更换，选用同容量、低ESR的工业级电容，更换后复测母线纹波 。
预充电回路修复：预充电电阻阻值偏差超过5%直接更换同阻值功率电阻；继电器触点烧蚀则更换同规格继电器，确保预充电流程正常 。
软件验证与修复‌
用Studio 5000软件连接驱动器，读取故障日志、母线电压、电流波形，确认故障触发根源 。
检查欠压保护阈值参数是否被误改，恢复出厂设置后重新匹配电机额定电流、极对数等参数，排除参数配置错误引发的误报警 。
✅ 修复后验证流程

空载上电确认E00报警消失，母线电压稳定在额定值（460V机型约540V，230V机型约270V），逐步加载至额定负载，监测电流、温度、噪音无异常，连续运行1-2小时无故障再投入正式生产 。
