施耐德 ATV71（Altivar71 1.5kW 380V）变频器维修方案

一、设备基础信息

设备型号：施耐德 ATV71 Altivar71，1.5kW（2HP），输入电压 380~480V 设备类型：高性能矢量变频器，多用于机床、输送设备等工控驱动场合

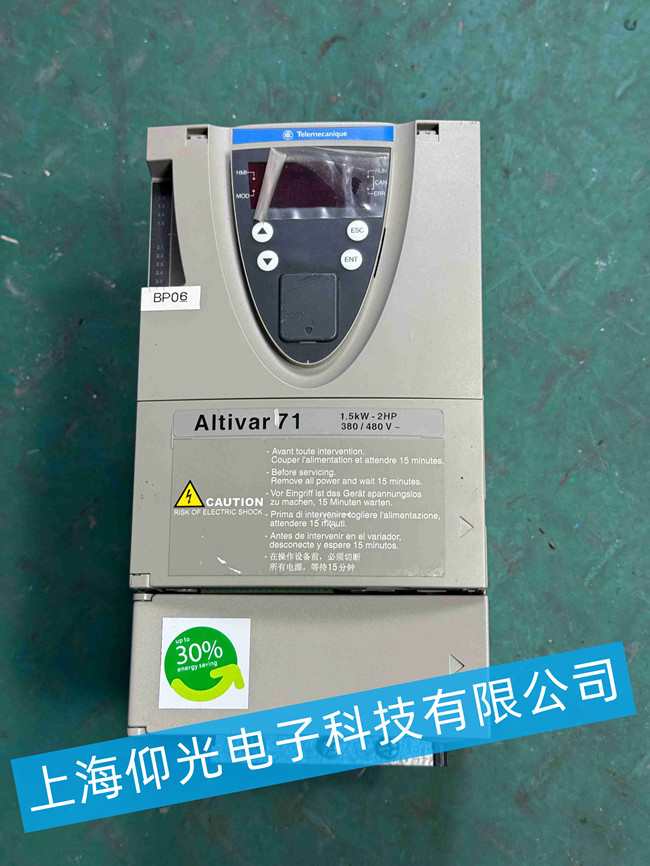

设备外观：整机外壳完好，面板按键、显示屏完整，为拆机待修变频器。

二、维修检测流程

1. 外观与断电静态检测（安全优先）

1. 断电静置≥15 分钟，释放直流母线电容残余高压，防止触电。
2. 外壳拆解，目视检查：电路板有无烧黑、电容鼓包、元件炸裂、铜箔腐蚀；端子排有无打火氧化。
3. 万用表静态测量：
   • 整流桥：三相输入正反向二极管特性
   • IGBT 功率模块：U/V/W 三相上下管，判断是否击穿短路（SCF 故障常见根源）
   • 直流母线电容：容量、漏电阻值，老化电容会引发过压、上电报警
   • 驱动回路电阻、光耦、取样电阻有无开路变值
4. 操作面板检测：单独测试面板按键、数码管显示，判断是否为面板通讯 / 显示故障。

2. 上电空载测试（不带电机）

1. 断开电机输出 UVW 接线，单独给变频器主回路供电。
2. 上电观察：能否正常点亮面板、有无报警代码。
   • 无报警：进入菜单，查看母线电压、温度，做 IGBT 晶体管自检（菜单 1.10 诊断）
   • 有报警：记录故障代码（SCF、OCF、OLF、OHF、INF 等），针对性定位故障板件
3. 模拟给定信号，测试变频器输出载波波形，确认驱动回路是否正常。

3. 带载整机测试（静态测试合格后）

1. 接入匹配电机，做电机参数自整定。
2. 分段调速运行：低速、中速、满速，持续运行 30 分钟。
3. 监测：输出三相电流平衡度、模块温度、有无跳故障、异响。
4. 备份原有参数，导出参数文件，做好参数存档。

三、常见故障分类与维修对策

1. SCF 短路故障（SCF1/SCF2/SCF3） 现象：上电或一启动立刻报短路，大概率 IGBT 模块击穿、驱动板损坏。 维修：更换功率 IGBT 模块，检修驱动光耦、稳压二极管、门极电阻；清洁电路板，复测绝缘。
2. OCF 过流故障 现象：运行过程过流跳闸。 排查：电机绝缘、电机堵转；变频器电流采样电路、霍尔元件损坏；功率模块性能衰减。
3. OHF 过热报警 现象：运行升温后报警。 维修：清理散热风道灰尘，更换散热风扇；检测温度传感器，模块导热硅脂重新涂抹。
4. 上电无显示、黑屏 维修：检测开关电源板，母线电容、辅助电源芯片，保险丝；面板排线故障。
5. OLF 电机过载 / 电机自整定 tnF 失败 排查：核对电机铭牌参数；电流取样回路；电机接线与绝缘。
6. INF 内部故障 多为主控板、程序存储器故障，维修主板，重刷固件。

四、维修实施步骤

1. 故障诊断：记录故障代码，静态元器件检测，锁定故障板件（电源板 / 驱动板 / 主控板 / 功率模块）
2. 元器件更换：更换损坏 IGBT、电容、光耦、电阻、风扇等元器件；电路板清洗除氧化。
3. 电路板修复：补焊断线、修复腐蚀铜箔；驱动回路校准。
4. 上电调试：空载测试、参数恢复、电机自整定、带载老化测试。
5. 整机清洁：除尘，加固端子，检查外壳卡扣。
6. 检测报告：记录维修项目、更换配件、测试数据，交付设备。

五、验收标准

1. 变频器上电正常，无故障报警，面板按键、显示功能正常。
2. 空载输出三相电压平衡，波形正常。
3. 带载连续运行 30min，电流稳定，无跳闸、无异常温升异响。
4. 原有功能（DI/DO 端子、通讯、调速）全部恢复；参数备份交付。

六、质保与安全提醒

1. 维修质保：整机维修完成后，提供6 个月质保（人为损坏、现场负载短路、雷击不在质保范围）。
2. 安全提示：ATV71 直流母线断电后仍存高压，拆机维修必须等待 15 分钟放电；现场使用前，务必测试电机与电缆绝缘，避免二次损坏变频器。
