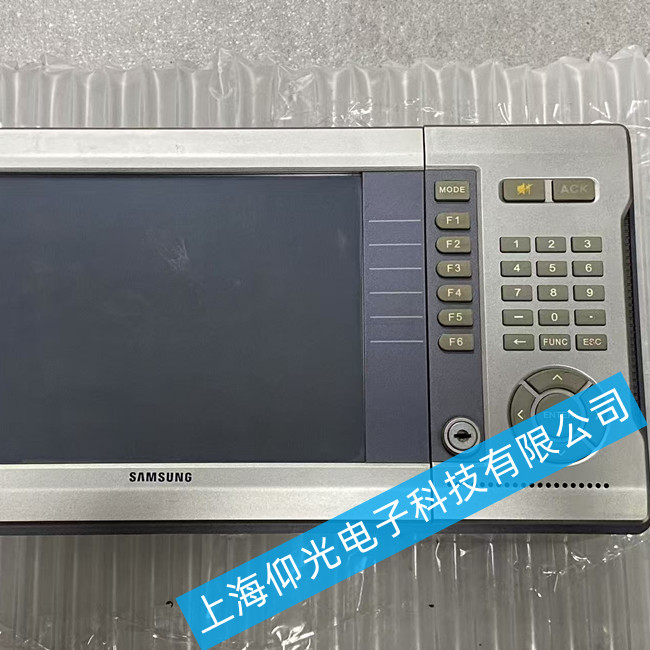

三星主控单元维修SMCU-1000B花屏故障维修方法
🔍 免拆机快速排查（60%常见故障可解决）
检测供电工况：触摸屏标准工作电压为DC21.6V-26.4V，用万用表确认电压稳定无大幅波动，避开大功率设备的共用电源回路，排除电压纹波过大引发的花屏 。
排查电磁干扰：移走周边变频器、大功率电机等强干扰源，将触摸屏用隔离电源单独上电，若故障消失则优化强弱电布线，做好设备接地屏蔽干扰 。
系统复位修复：断电静置5分钟释放残余电流，重启排除临时程序紊乱；提前备份组态数据后执行恢复出厂设置，排除软件配置异常 。
📶 显示链路硬件检修
检查显示排线：拔出LVDS/eDP排线，用无水酒精擦拭金手指氧化层，检查排线有无折损老化，重新插紧锁死固定，损坏排线直接更换同规格配件，这类故障占现场故障六成以上 。
区分故障点：用完好的同型号屏幕交叉测试，若画面恢复正常则判定为屏幕本体故障；若故障依旧则问题出在主板侧。
屏幕本体处理：出现固定色块、线条、漏液等不可逆损伤时，直接更换同型号工业级屏体；背光闪屏优先检查LED恒流驱动IC、升压电容是否干涸失效 。
🔌 主板电路深度维修
目视排查元件：检查主板上电源路径的电容是否鼓包漏液，电阻、电感是否烧焦脱落，重点关注显存、主控芯片周边的元器件状态 。
电压测量校准：用万用表测量主板上标注的+3.3V、+1.8V、+1.2V等供电点，确认电压稳定无跌落，若某路电压异常，更换对应失效的滤波电容或稳压IC 。

芯片补焊修复：对主控、显存芯片的引脚进行补焊，BGA封装芯片需使用专业返修台操作，解决虚焊引发的开机花屏、画面错乱问题 。

三星主控单元触摸屏维修常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
