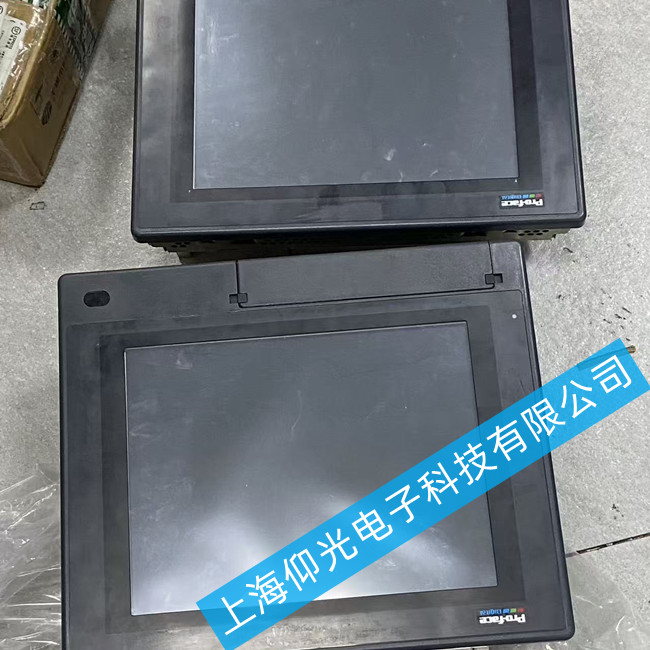

普洛菲斯工控机维修PL6921-T41主板故障维修方法
1. 普洛菲斯PL6921-T41主板常见故障排查
外观初检‌：先观察主板是否有电容鼓包漏液、元件烧毁发黑、线路烧断痕迹，重点排查220μF/16V这类常用电解电容的状态。
电压检测‌：用万用表测量主板关键供电点，确认5V、3.3V、1.8V输出电压波动控制在±5%范围内，排查电源管理芯片是否存在输出异常。
接口排查‌：清理主板上内存、显卡、硬盘等插槽的氧化层，重新插拔板卡排除接触不良问题，同时检查主板外接接口是否有虚焊脱焊情况。
🛠️ 针对性故障维修方法
BIOS/CMOS异常修复‌：通过短接主板CMOS跳线清除设置，恢复BIOS默认参数，解决因配置错误导致的开机不启动、硬件识别失败问题。
供电电路维修‌：更换鼓包漏液的故障电容，熔断的同规格保险丝；若电源管理芯片输出电压异常，更换对应型号的电源IC，恢复主板稳定供电。
核心元件修复‌：针对BGA封装的主控芯片，使用恒温焊台260℃恒温30秒进行重植，解决芯片虚焊导致的死机、运行不稳定故障。
接口与线路修复‌：用导电银漆修复主板上断裂的细线路，补焊虚焊的IO接口、通讯接口引脚，恢复外设连接能力。
✅ 维修后验证要点
维修完成后，不要直接装机上线，先在专用测试平台连续通电测试2-4小时，确认主板启动、运行、通讯全功能正常，避免带故障接入生产现场。
2.普洛菲斯PL6921-T41主板核心故障分类排查
上电无反应类‌：主板电源指示灯完全不亮，优先检查主板供电回路的保险丝是否熔断、电源管理芯片输出是否异常，排查是否存在短路烧损情况。
开机黑屏类‌：电源风扇正常转动但屏幕无显示，先清除CMOS恢复BIOS默认设置，再检查主板上的显示输出电路、集成显卡周边元件是否虚焊或损坏。
运行异常类‌：工控机频繁自动关机、死机蓝屏，重点检查主板CPU供电电路的电容是否鼓包漏液，同时排查主板散热片与CPU接触是否良好，导热硅脂是否干涸。
接口失效类‌：网口、串口、USB口无法通信，检查对应接口的保护芯片是否击穿，补焊接口引脚虚焊位置，更换损坏的接口控制芯片。
🛠️ 针对性主板故障维修实操
供电回路修复‌：更换主板上鼓包漏液的电解电容、熔断的同规格保险丝，若电源管理芯片输出电压偏离5V/3.3V标准值，直接更换对应型号的电源IC，恢复主板稳定供电。
BIOS故障修复‌：通过短接主板CMOS跳线清除错误配置，解决因BIOS设置不当导致的开机启动失败、硬件识别异常问题。
核心元件补焊‌：针对主板上BGA封装的主控芯片、南北桥芯片，使用恒温焊台进行260℃恒温重植，解决芯片虚焊引发的运行不稳定、死机故障。
接口电路维修‌：用万用表定位网口、串口的损坏保护芯片，更换后补焊接口脱焊引脚，恢复工控机的外设通信能力。
✅ 维修后验证标准
维修完成后，在专用测试平台连续通电测试2-4小时，确认主板启动、全接口通信、长时间运行稳定性全部正常后，再接入生产现场使用，避免带故障上线影响生产。
普洛菲斯触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
