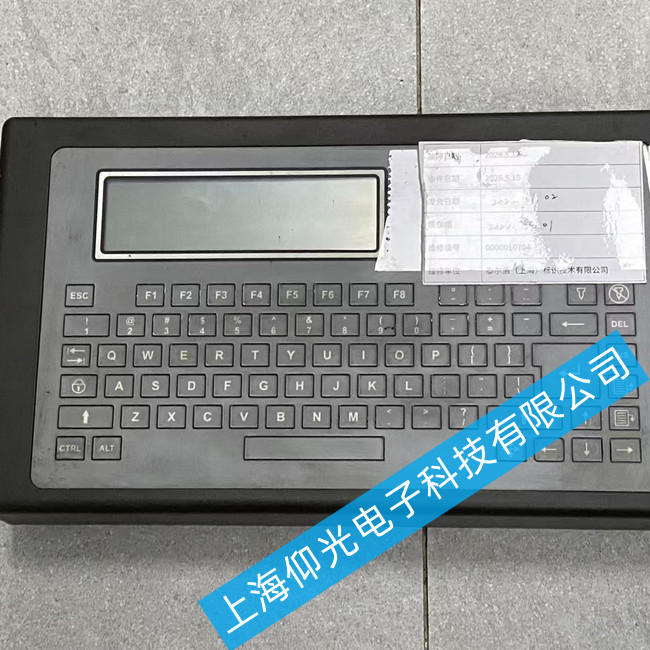

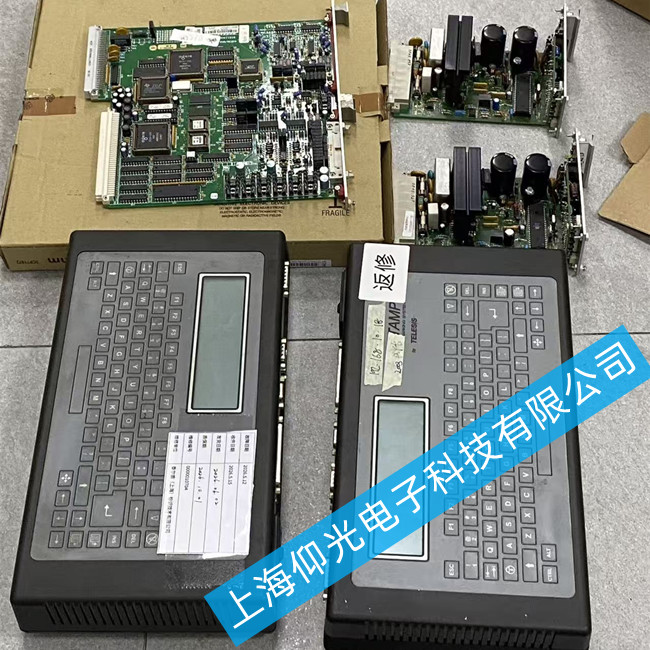

PINSTAMP TELESIS控制器维修TMC470无显示故障维修
1. 分步排查与修复方案
输入电源回路检测‌
确认控制器供电为110VAC/220VAC 50-60Hz标准输入，用万用表测量电源进线端子电压正常；检查机内电源保险管无熔断，电源板输出的5V、24V直流电压在额定范围内，排除供电缺失导致的整机不启动。
显示链路硬件排查‌
断电后拆开前面板，检查液晶显示屏与主板之间的扁平排线无松动、针脚无氧化脱焊；替换同规格完好显示屏交叉测试，排除显示屏自身背光损坏、液晶面板老化失效问题。
主板核心元件检修‌
检查主板上的DC-DC电源转换芯片、滤波电容无鼓包漏液，测量主控芯片供电引脚电压正常；排查复位电路、晶振起振状态，排除主控单元未完成初始化导致的显示驱动无输出。
外设干扰与隔离验证‌
拔掉所有外接I/O端口、RS232/485、以太网通讯线缆，单独给控制器空载上电，排除外部打标头短路、外接设备串入强电导致主板保护锁死，触发无显示故障。
固件与最终验证‌
修复完成后通电确认显示屏正常点亮，通过自带薄膜键盘操作，验证打标图案读取、编辑功能正常；接入打标头做单次打标测试，确认整机功能完全恢复。
1. 电源供电类（占比约60%，最高发）
输入电源异常：110V/220VAC供电线路断线、端子松动，实际输入电压远低于额定值
机内保险熔断：电源板输入回路保险管过流烧毁，导致整机完全无供电
电源板输出失效：5V、24V直流稳压芯片损坏，滤波电容鼓包漏液，无稳定直流输出给主板和显示单元
母线电容老化：内部大容量电解电容容量衰减，上电后无法维持正常工作电压，整机无法启动
📺 显示链路类（占比约20%）
连接排线故障：液晶显示屏与主板之间的扁平信号排线松动、针脚氧化脱焊，显示信号完全中断
显示屏自身损坏：液晶面板背光老化烧毁、驱动电路失效，屏幕完全黑屏无任何背光
薄膜面板短路：前面板按键面板进水、积尘导致线路短路，锁死显示驱动输出，触发无显示
🧠 主板核心硬件类（占比约15%）
主控单元异常：主控DSP芯片供电引脚虚焊、晶振不起振，整机无法完成初始化，显示驱动无输出
存储芯片故障：主板上的EEPROM/Flash芯片数据损坏、读写失败，系统固件无法正常加载启动
接口电路烧毁：外接打标头短路、通讯端口串入强电，导致主板I/O回路烧毁，整机保护锁死不启动
⚙️ 外设与干扰类（占比约5%）
外设短路触发保护：打标头内部线圈短路、外接传感器线路漏电，控制器触发硬件保护，切断整机输出
强电磁干扰：现场电网谐波过大、未做屏蔽接地，干扰控制器内部逻辑运行，导致显示异常锁死

固件异常崩溃：长期运行后程序逻辑跑飞，系统死机卡在启动阶段，无法进入显示界面
