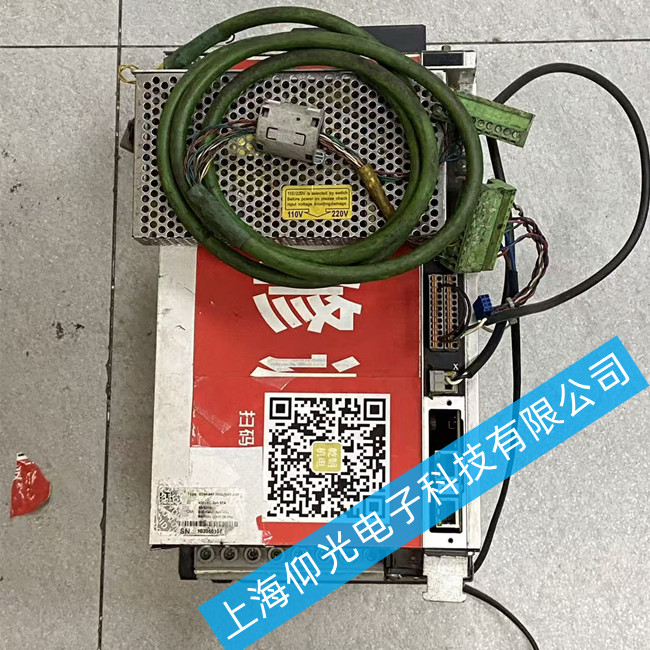

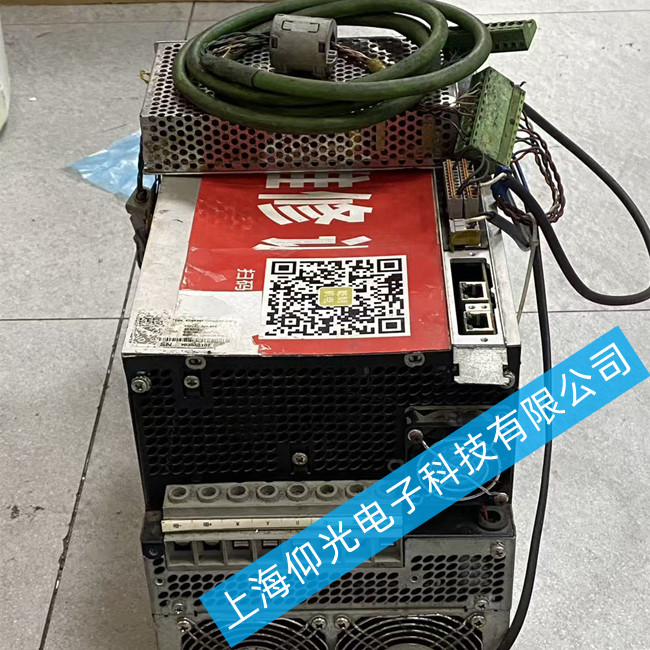

路斯特伺服驱动器维修S084:045.0030.0001.1-W报警代码E-OC故障维修
路斯特伺服驱动器维修报警代码E-OC 3过电流故障 输出短路、电机绝缘接地、功率组件损坏、电流检测电路故障、低频段过流保护触发
E-OC 3是路斯特全系列伺服驱动器的核心过电流故障‌，代表驱动器输出电流瞬间超过硬件保护阈值，触发紧急停机，常见于ServoC、CDD3000、VF等主流系列。
⚠️ 安全操作提示
断电后等待驱动器直流母线电容完全放电（至少3分钟），再打开机壳操作，避免高压触电风险。
🔍 分步排查与修复方案
外部线路与电机绝缘检测‌
断开驱动器UVW输出端与电机的连接，检查动力线外皮无破损、端子无松动；用500V兆欧表测量电机三相绕组对地绝缘电阻，‌正常值应≥100MΩ‌，同时核对三相绕组相间阻值完全平衡，排除相间短路、绕组对地击穿问题 。
运行参数校验优化‌
核对驱动器电流限制参数、加减速斜坡时间设置，确认参数与电机铭牌额定值匹配；若启动瞬间触发报警，适当延长加速时间，避免启动冲击电流瞬间超过保护阈值 。
功率模块硬件检测‌
用万用表二极管档测量IGBT三相输出端正反向压降，正常值0.5~0.7V且三相一致，若阻值接近0或无穷大，判定功率晶体管击穿损坏；更换同型号功率模块，安装时均匀涂抹导热硅脂，确保散热贴合紧密 。
检测回路与控制板排查‌
用示波器观测电流检测电路输出波形，确认检测电阻无阻值漂移、运算放大器无失调；检查控制板元件无电容鼓包、芯片发烫，PWM控制信号输出波形正常，排除检测回路误报、控制信号异常导致的过流 。
空载验证最终确认‌
完全脱开UVW动力线后单独给驱动器上电，若E-OC报警不再复现，说明故障源在外部电机/线缆侧；若仍报警，判定驱动器内部硬件存在深层故障，需进一步检修主板电路 。
🔧 通用标准化维修流程
安全操作‌：断电后等待母线电容完全放电（至少3分钟），再打开机壳操作，避免高压触电。
基础排查‌：先检查UVW动力线绝缘、编码器接头无松动氧化，确认供电电压在额定范围内。
硬件检测‌：用万用表二极管档测IGBT三相输出压降，确认功率组件无击穿损坏；检查散热风扇运行状态。
软件诊断‌：通过路斯特专用调试软件读取完整故障历史，定位首次触发的根故障，排除衍生报警干扰。

验证修复‌：修复后先空载上电确认报警清除，再带电机低速试运行，监测电流、温度曲线无异常波动。
