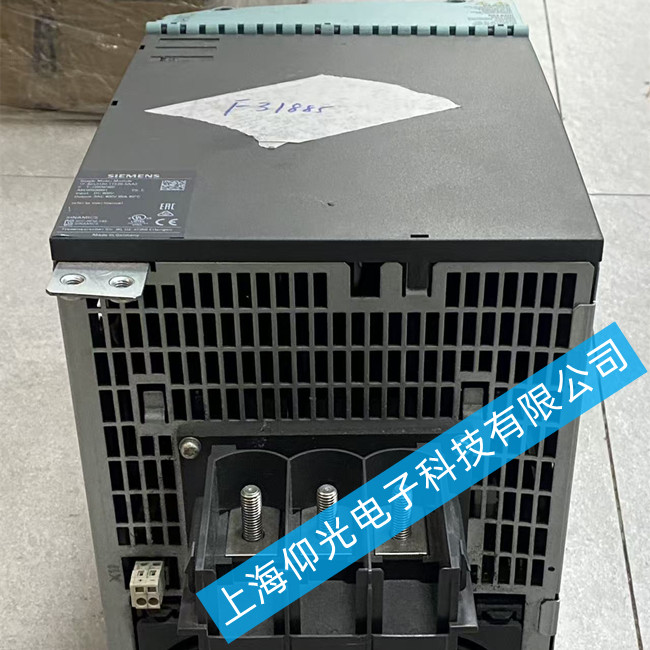

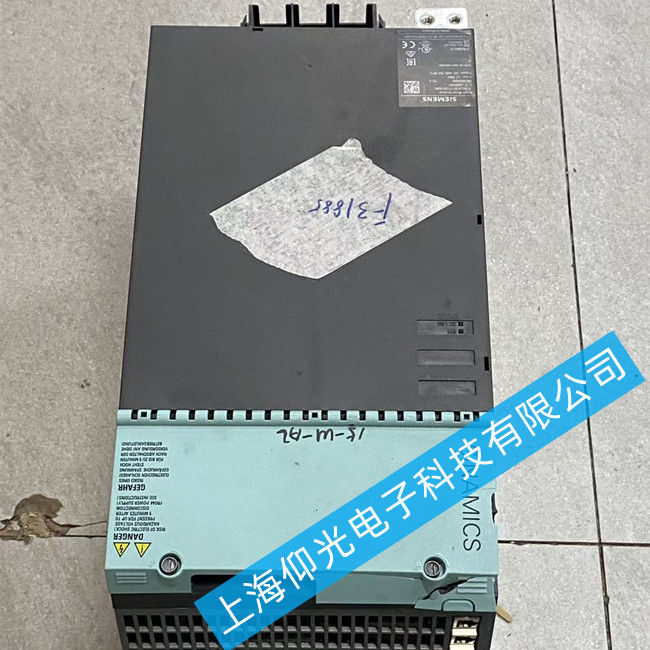

西门子伺服驱动器维修6SL3120-1TE28-5AA3报警显示4106故障维修
西门子伺服驱动器维修报警代码4106 驱动模块过热报警 散热风扇停转；散热器风道积尘堵塞；环境温度超过40℃
4106是西门子6SL3120系列S120驱动模块的过热预警报警‌，代表驱动器内部检测到功率单元温度已超过安全阈值，属于前置保护性警告，未触发硬停机，及时处理可避免后续触发F30005过热故障导致强制停机。
⚠️ 安全操作提示
断电后等待驱动器直流母线电容完全放电（至少5分钟），再打开机壳操作，避免高压触电风险。
🔍 分步排查与修复方案
散热系统核心部件检查‌
断电后打开驱动器侧面散热仓盖板，检查内置散热风扇是否卡滞、叶片断裂；用干燥压缩空气（0.2~0.3MPa）彻底吹扫散热片缝隙中的积尘，确保风道完全通畅，无杂物堵塞 。
安装环境与工况校验‌
确认驱动器安装位置环境温度≤40℃，机柜内通风空间左右两侧各留≥50mm，顶部无遮挡；避免驱动器紧邻变频器、变压器等高温热源安装，防止环境热辐射叠加导致温升超标 。
负载与运行状态排查‌
用Starter软件实时监测驱动器输出电流，确认实际负载未超过电机模块额定电流的90%；检查机械传动链无卡滞、导轨润滑正常，避免电机长时间过载、频繁正反转导致功率器件持续高热 。
硬件与检测回路验证‌
清理散热片后重新均匀涂抹导热硅脂，确保IGBT模块与散热器贴合紧密；检查驱动器内部温度传感器接线无松动、断线，排除温度检测回路误触发报警的情况 。
参数优化与验证运行‌
适当降低驱动器载波开关频率，减少功率器件开关损耗；修复完成后先空载运行30分钟，监测模块温度曲线稳定在40~60℃区间，确认4106报警不再复现，再带负载投入生产 。
🛡️ 日常预防要点
每3个月定期吹扫一次散热风道、检查风扇运行状态；夏季高温时段开启机柜空调，避免驱动器长期在接近温度上限的工况下运行，大幅降低过热报警触发概率。
🔧 通用标准化维修流程
安全操作‌：断电后等待母线电容完全放电（至少5分钟），再打开机壳操作，避免高压触电。
基础排查‌：观察RDY指示灯状态，红灯亮代表硬件/通信故障，黄灯闪烁为警告类异常；检查所有动力线、信号线接头无松动氧化。
硬件检测‌：用万用表二极管档测IGBT三相输出端正反向压降，正常值0.5~0.7V且三相一致，0V或无穷大判定模块损坏 。
软件诊断‌：用Starter/Startdrive软件连接驱动器，读取完整故障历史报文，定位首次触发的根故障，排除衍生报警干扰。

验证修复‌：修复后先空载上电确认报警清除，再带电机低速试运行，监测母线电压、输出电流、模块温度无异常波动。
