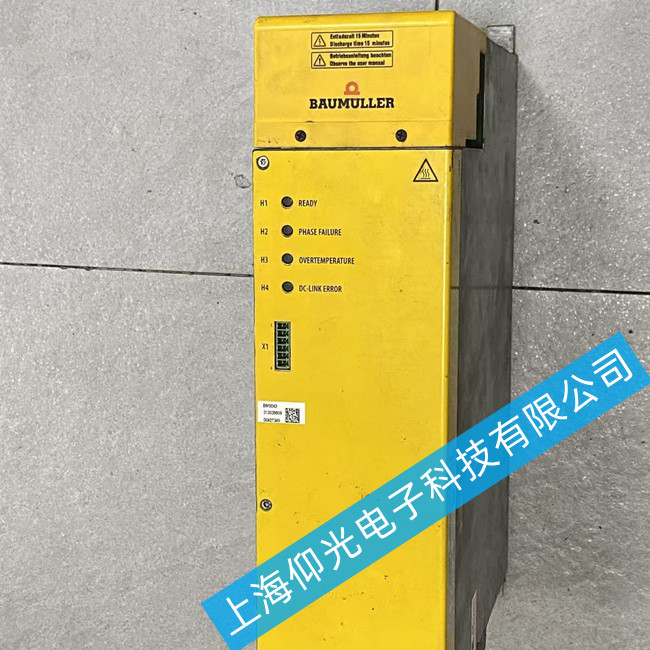

鲍米勒伺服驱动器维修BM5043-SG00-0000-0000-00-01报警P0206-84维修方法
鲍米勒伺服驱动器维修报警代码P0206-84 接地电流 电机电缆绝缘破损、绕组对地短路
P0206-84是鲍米勒伺服驱动器的功率单元接地电流报警‌，代表驱动器检测到输出回路存在对地异常漏电，触发硬件级接地保护。
⚠️ 安全操作前置提示
断电后必须等待驱动器直流母线电容完全放电（至少5分钟），再打开接线端子盖操作，避免高压触电风险。
🔍 分步排查与修复方案
电机电缆绝缘检测‌
断开驱动器UVW输出端与电机的连接，用500V兆欧表测量三根动力线芯线对地PE的绝缘电阻，‌正常值应≥100MΩ‌。如果电阻低于1MΩ，说明电缆绝缘层破损，直接更换屏蔽动力电缆即可排除故障。
伺服电机绕组对地测试‌
单独测量电机三相绕组对地的绝缘电阻，同时核对三相绕组之间的阻值是否完全平衡。如果某相绕组对地导通或阻值明显偏低，说明电机内部绕组绝缘击穿，需拆解电机重新浸漆或更换电机。
驱动器内部硬件排查‌
断开所有外部负载后单独给驱动器上电，如果仍报该故障，说明驱动器内部IGBT功率模块、电流检测霍尔传感器或接地检测回路损坏。重点检查功率板上的功率器件是否有炸机痕迹，更换损坏的功率单元组件。
干扰与接地系统校验‌
确认驱动器PE接地端子与车间接地网的连接可靠，接地电阻≤4Ω；检查电机电缆屏蔽层两端单端接地，避免形成接地环流误触发接地电流检测。
参数与测试验证‌
连接DriveManager软件读取故障历史，确认该报警是首次触发而非衍生故障；修复完成后先不带电机空载上电，确认报警清除后再接电机做低速空载试运行，验证接地保护不再误触发。
鲍米勒伺服驱动器通用排查步骤
记录驱动器面板显示的完整报警号，避免被后续衍生报警误导。
用万用表测量三相输入电压、DC24V控制电源，确认供电稳定无缺相。
检查编码器电缆屏蔽层接地、接头无氧化松动，必要时替换完好编码器交叉测试。
通过DriveManager软件连接驱动器，读取最近20条错误历史，定位首次触发的主故障源。

断开机械负载空载运行，排除电机卡死、轴承损坏等外部机械故障。
