一、故障点定位

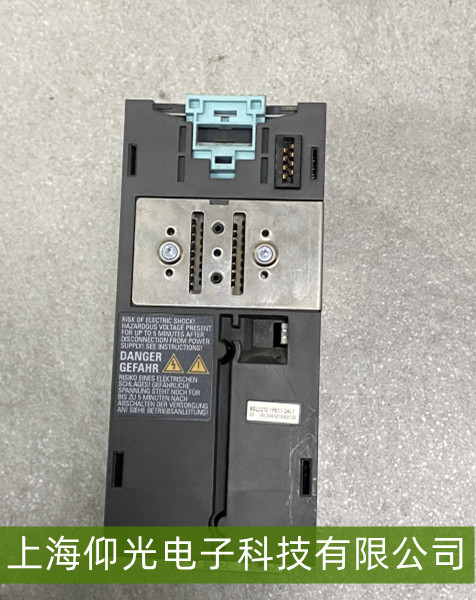

西门子变频器报F003，核心定义为直流母线电压过低故障，是工业现场高频供电类故障，表现为开机报错、运行中频繁停机，重载或电网波动时尤为明显。核心故障点集中三大板块，定位精准可快速规避盲目维修：
外部供电回路：三相进线电压偏低、缺相，接线端子松动氧化、线缆老化破损，线路压降过大，前端空开、接触器触点烧蚀接触不良。
内部主回路：预充电接触器动作异常、触点烧蚀，整流桥模块性能衰减或单相损坏，直流母线滤波电容老化失容、鼓包漏液。
检测与参数：电压采样电阻、检测电路元件漂移损坏，采样信号失真引发误报；母线电压保护阈值设置不当（极少数情况）。
二、故障原因分析
F003 故障本质是直流母线电压低于系统设定下限（通常为额定电压的 70% 左右） ，触发欠压保护，核心诱因集中在供电、硬件老化两大层面。工业厂区用电负荷波动大，用电高峰时电网电压整体偏低，远距离供电线路过长、线径不足，会产生明显压降，导致变频器输入电压达不到额定标准；设备长期运行产生的震动，会造成进线端子松动、氧化，形成隐性接触不良，供电稳定性大幅下降。变频器内部，直流母线滤波电容长期在高温环境下工作，会逐渐老化，容量衰减、内阻增大，稳压储能能力变差，带载后母线电压快速跌落；预充电接触器频繁吸合断开，触点易烧蚀氧化，无法正常完成预充电流程，导致母线无法建立标准电压。此外，控制柜粉尘堆积、潮湿受潮，会加速整流桥、采样电路元件老化，引发硬件故障；极少数情况下，参数误设导致保护阈值过低，也会出现无实际欠压却频繁报警的现象。
三、维修处理角度
维修遵循先外后内、先供电后硬件、先排查后更换的原则，高效排查修复，避免二次损坏：
排查外部供电（优先操作）：断电后紧固所有电源接线端子，清理端子表面氧化层；用万用表测量三相输入电压，确认无缺相、电压处于额定范围（如 380V±5%）；检查前端空开、接触器，更换老化、烧蚀的配件，加粗过长供电线缆，减少线路压降。
检修内部主回路：拆开变频器外壳，直观检查直流母线电容，若有鼓包、漏液、顶部防爆纹开裂，及时整组更换同规格电容；检查预充电接触器，观察动作是否顺畅，触点有无烧蚀，接触不良则直接更换；用万用表检测整流桥模块导通状态，排查单相导通异常问题。
校准检测回路与参数：排查电压采样线路有无虚焊、断线，测试采样电阻、检测元件，更换漂移、损坏的配件，修复检测电路，杜绝误报；进入变频器参数界面，核对母线电压保护阈值，恢复默认设置，避免参数误设引发故障。
测试验证：检修完成后，先空载上电，观察直流母线电压是否稳定在标准范围，无 F003 报警；再逐步接入电机，从轻载到重载测试，监测电压波动与运行状态，确认无异常后，即可投入正常生产。
结语
西门子变频器F003故障，核心是直流母线供电不足或检测异常，主要由外部电网不稳、内部硬件老化引发。日常运维中，定期紧固供电线路、清理设备内部粉尘、检测母线电容状态、监测电网电压，合理规避重载与电压波动工况，可有效降低故障发生率，保障变频器长期稳定运行。
