一、故障点定位

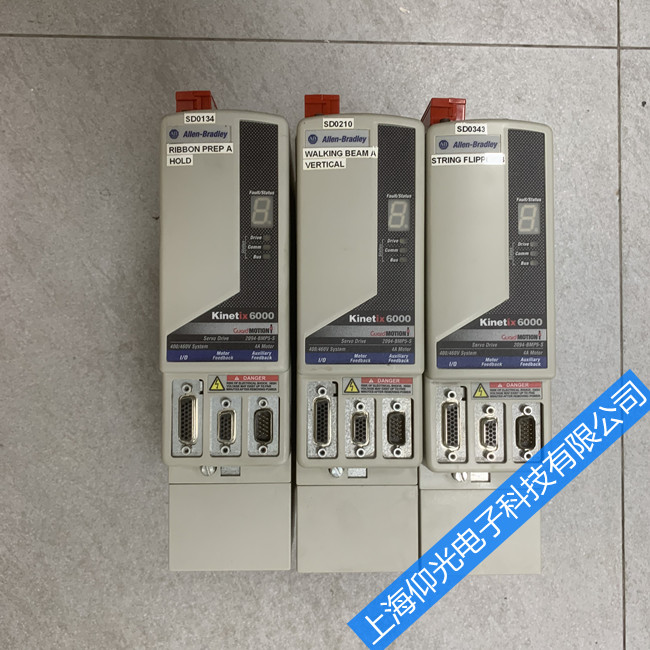

AB（罗克韦尔）伺服驱动器报警E19，官方定义为位置误差超限，即实际位置与指令位置偏差超出设定阈值。故障表现为设备运行中突发停机、定位偏移、电机抖动，或上电即报错。故障点集中在四大核心区域：编码器反馈链路、机械传动机构、控制参数匹配、驱动器硬件与供电。
二、故障原因分析
E19 故障本质是位置闭环失控，驱动器检测到跟随误差持续超标，触发保护机制。
编码器反馈异常是首要诱因，占比超 50%。编码器 A/B 相断线、Z 相丢失、接口针脚虚接或氧化，会导致位置脉冲丢失；线缆屏蔽失效、与动力线同管布线，易受电磁干扰，信号畸变引发计算偏差。编码器 5V 供电不稳（低于 4.75V），也会造成反馈数据异常。
机械负载卡滞与传动偏差是高频诱因。联轴器松动、偏心或磨损，丝杠导轨卡顿、背隙过大，轴承损坏阻力激增，都会导致实际位置滞后于指令，误差累积超限。负载过重或机械卡死，会直接引发位置跟随失败。
参数设置错误易被忽视。位置误差限值（P162）设置过小，加减速时间过短，位置环 / 速度环增益过高，会导致动态误差超界；电机额定电流、编码器分辨率等参数与电机不匹配，也会引发位置计算错误。
硬件与供电问题占比约 15%。驱动器内部 EEPROM/Flash 存储芯片老化、虚焊，导致参数读写异常；功率模块（IGBT）损坏、驱动电路故障，或供电电压波动超 ±10%，都会诱发 E19 报警。
三、维修处理角度
维修遵循先外后内、先简后繁原则，按 “查机械→检反馈→核参数→修硬件” 顺序推进。
第一步断电排查机械传动。手动盘动电机，确认无卡滞、异响；紧固联轴器，校正同心度≤0.02mm；检查丝杠、导轨、轴承，修复磨损部件，消除背隙，减少机械阻力。
第二步检测编码器反馈链路。核对 CN2 接口接线，纠正错序，更换破损线缆；检查接口针脚，修复虚接、氧化问题；用万用表测量编码器 5V 供电，确保 4.75-5.25V；规范屏蔽层单端接地，与动力线间距≥30cm，避免干扰。
第三步核对与优化控制参数。恢复参数默认值，重新设置电机型号、额定电流、编码器分辨率；合理调整位置误差限值（P162），延长加减速时间，降低位置环 / 速度环增益，避免动态误差超标。
第四步检修驱动器硬件与供电。测量输入电源电压，确保三相平衡、波动≤±10%，必要时加装稳压器；清理驱动器内部灰尘，检查存储芯片、功率模块、驱动电路，更换老化、损坏元器件；固件升级至最新版本，修复程序缺陷。
维修完成后空载试运行，观察位置误差稳定无报警，再带载长时间运行，确认定位精准、无抖动，即可投入生产。
结语
AB驱动器E19位置误差超限故障，多由编码器反馈异常、机械卡滞、参数失配引发，硬件损坏占比较低。日常维护需定期紧固接线、规范屏蔽接地、检查机械传动部件，调试时精准匹配参数、优化动态响应，可大幅降低故障概率，保障伺服系统稳定精准运行。
