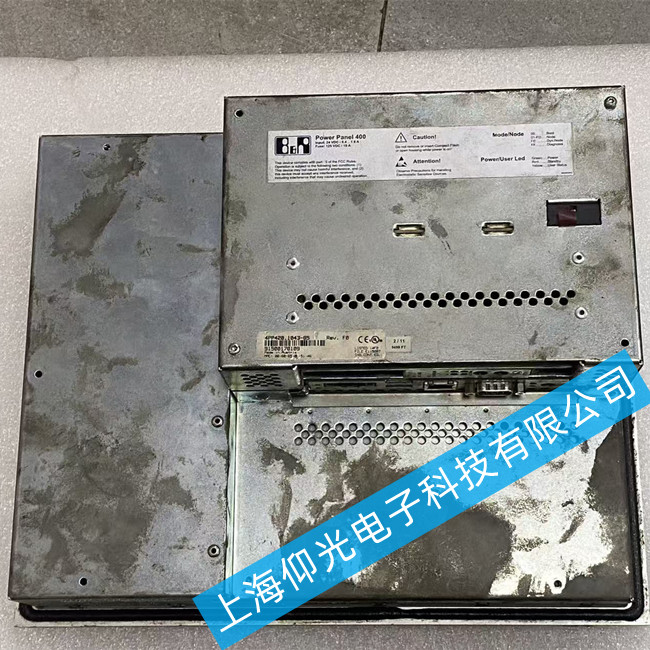

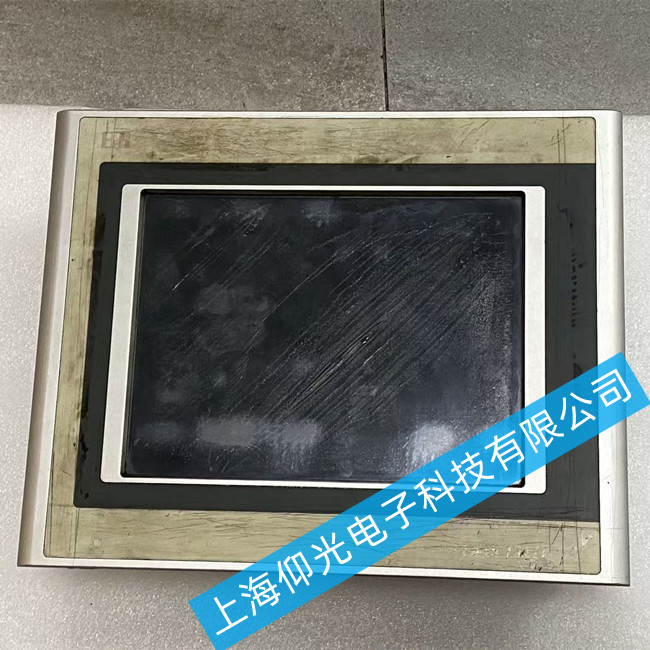

贝加莱触摸屏维修4PP420.1043-85PWR灯不亮故障维修
贝加莱触摸屏4PP420.1043-85PWR灯不亮‌，通常表示设备未正常上电或电源模块故障，是HMI启动类故障中最常见的一种，直接影响设备的启动与操作。
故障原因分析
外部电源未供电或异常‌
24V DC电源未开启、断路器跳闸或电源模块输出异常，导致触摸屏无输入电压。
电源线缆或连接器损坏‌
电源线断裂、插头氧化、端子松动或压接不良，造成供电中断。
内部电源电路故障‌
触摸屏内部DC/DC转换模块损坏、保险丝熔断或稳压电路失效，无法为系统供电。
主板或电源管理芯片损坏‌
主控板上的电源管理IC、滤波电容或晶振损坏，导致整机无法启动。
短路保护触发‌
内部电路存在短路（如电容击穿、PCB受潮），触发过流保护，PWR灯熄灭。
固件崩溃或启动程序异常（少数情况）‌
虽然PWR灯通常与硬件供电相关，但极少数固件异常也可能影响电源指示逻辑。
维修方法步骤
确认外部电源输出状态‌
使用万用表测量供电端子输入电压，确认是否为‌24V DC ±10%‌。若无电压，检查上一级电源、断路器及接线。
检查电源线与连接器‌
断电后检查电源插头是否插紧，针脚有无弯曲、腐蚀或烧蚀。更换已知良好的线缆进行测试。
测量设备端输入电压‌
在触摸屏电源输入端（X1/X2）直接测量电压，排除线路压降问题。若电压正常但PWR灯仍不亮，说明故障在设备内部。
排查短路与保险丝状态‌
打开设备外壳（需专业人员操作），检查PCB上保险丝是否熔断，有无明显烧痕、电容鼓包或异味。使用万用表检测电源回路是否短路。
判断是否为电源模块故障‌
若输入电压正常但无内部5V/3.3V输出，可判定为‌DC/DC电源模块损坏‌，需更换同型号电源板或送修。
送专业维修点检测主板‌

若电源模块正常但仍无法启动，可能是主控芯片或时钟电路故障，建议送至‌贝加莱（B&R）授权维修中心‌进行芯片级修复。

贝加莱触摸屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
