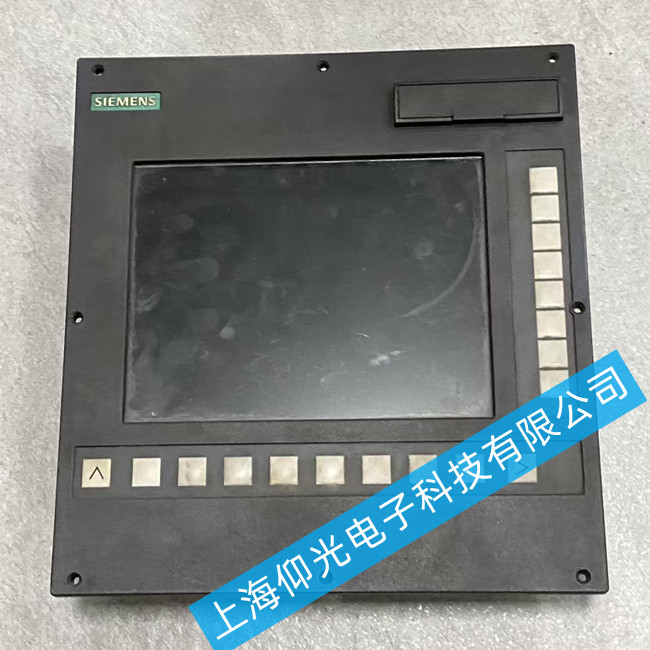

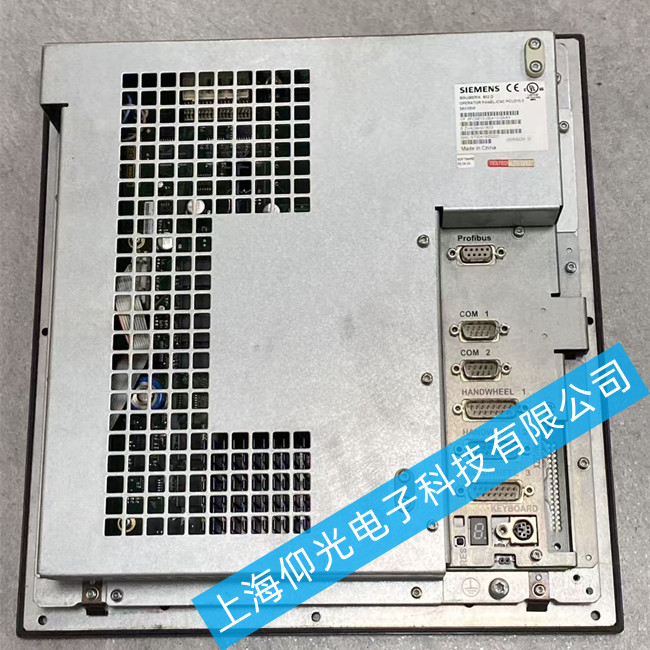

西门子802D系统屏维修6FC5610-0BA10-0AA1花屏故障维修
西门子802D系统屏6FC5610-0BA10-0AA1花屏‌故障，通常表现为屏幕显示混乱、色彩异常、出现条纹或局部图像错乱，可能影响数控系统的正常操作与加工精度。
故障原因分析
屏幕内部液晶驱动电路故障‌
驱动IC损坏或虚焊会导致像素控制失常，引发花屏现象，常见于长期高温运行或电路老化。
显存或GPU信号异常‌
系统主板上的图形处理单元或显存数据错误，导致输出图像信号不完整或错位。
连接线缆松动或接触不良‌
屏幕与主板之间的LVDS或HDMI排线松动、氧化、压伤，造成数据传输中断或干扰。
电磁干扰（EMI）严重‌
信号线未屏蔽或与强电线路并行走线，导致显示信号受到干扰。
系统软件或固件异常‌
HMI运行程序崩溃、系统文件损坏或固件版本不兼容，也可能引发显示异常。
电源供电不稳定‌
供电电压波动（标准为24V DC）或纹波过大，影响屏幕及主板正常工作。
维修方法步骤
断电检查连接状态‌
关闭设备电源，重新插拔屏幕与主板之间的‌LVDS排线‌，检查是否有氧化、弯曲或接触不良现象，必要时用无水酒精清洁接口。
测量供电电压‌
使用万用表检测输入电压是否稳定在‌24V DC ±10%‌范围内，确认无欠压、过压或高频纹波问题。
更换排线测试‌
使用一根已知良好的‌屏蔽排线‌替换原线缆，排除线路破损或干扰问题，确保屏蔽层单端接地。
排除外部干扰源‌
将显示信号线与动力线分开布线，避免平行走线超过30cm。建议穿入‌金属导管‌或使用带屏蔽槽的线槽进行隔离。
重启并恢复系统设置‌
尝试重启802D系统，观察是否恢复正常。若无效，可尝试进入系统维护模式，‌恢复出厂HMI设置‌或重新加载标准界面程序。
更新固件或重装系统‌

通过西门子调试工具（如‌SINUMERIK ToolBox‌）连接设备，检查是否需要‌升级NCU固件‌或重新安装HMI运行环境，修复潜在软件冲突。

西门子802D系统屏常见故障:上电黑屏、 花屏、暗屏、蓝屏、白屏、闪屏,无背光、背光暗、对比度低、有背光无字符,上电无反应、上电烧元器件,不能正常开机、按触摸屏无反应或反应慢(触摸不良)、内容错乱、进不了系统界面、显示不清晰维修,屏幕模糊维修,上电无显示维修,运行不正常等维修、按键损坏、电源板故障、高压板故障、液晶故障、主板坏,上电黑屏、 花屏、蓝屏、白屏，上电无反应、上电烧保险，不能正常开机、进入不了系统、触摸问题、按键问题、内容错乱，触摸无反应、触摸反应慢、 触摸死机、触摸偏差，无背光、背光暗、PWR灯不亮、通讯失败等故障。
