一、故障点定位

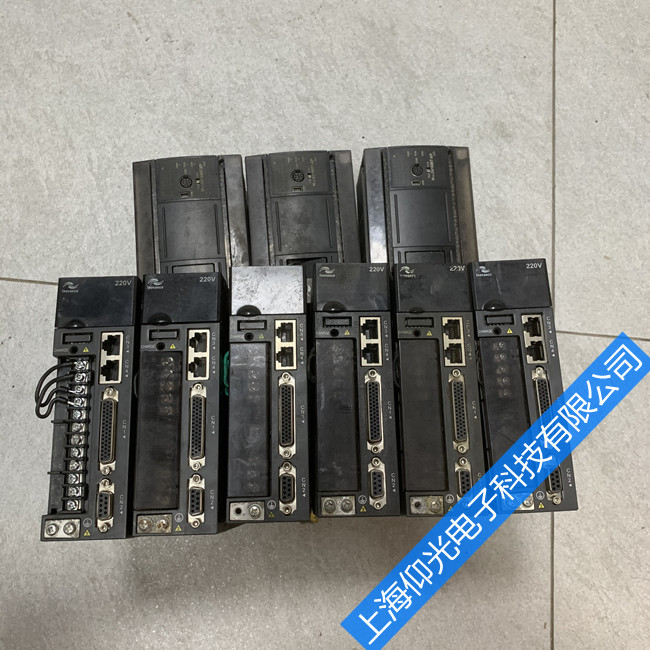

汇川伺服驱动器报警Er740，核心定义为编码器通信异常，设备上电即报错或运行中突发停机，伴随定位不准、电机抖动等现象。故障点集中在三大核心区域：一是编码器链路故障，含接线错误、线缆破损、插头虚接及屏蔽失效；二是编码器本体与供电故障，内部元件老化、电池亏电（绝对值编码器）或 5V 供电异常；三是驱动器与环境干扰问题，驱动板通信电路损坏、参数错配及现场强电磁干扰。
二、故障原因分析
Er740 故障本质是驱动器未收到有效编码器信号，或信号紊乱、中断，触发通信保护机制。
接线问题是首要诱因，占故障 60% 以上。安装时编码器线 A/B/Z 相序接错、DB9 / 航插引脚错位，长期震动导致端子松动、氧化烧蚀，拖链内线缆反复弯折致内部断线，均会造成信号传输中断。屏蔽接地不规范，如屏蔽层未单端接地、与动力线同管布线，易引入干扰，导致信号畸变。
编码器本体与上电状态异常多发于绝对值系统。内部光耦、芯片老化损坏，或电池电压不足（低于 3.6V），会导致数据读取失败。易被忽视的是上电时序违规：编码器需上电 5 秒后初始化完成，若此时电机因惯性或外力带动转速超 10rpm，会引发角度数据跳变，直接触发报警。
参数与硬件故障占比约 15%。编码器类型、通信波特率参数与电机不匹配，驱动器内部通信光耦、采样电阻老化，或 EtherCAT 总线终端电阻未启用，都会导致信号识别失败。此外，变频器、焊机等强干扰源靠近通信线路，也会造成信号丢失。
三、维修处理角度
维修遵循先外后内、先简后繁原则，按 “查接线→排干扰→核参数→检硬件” 顺序推进。
第一步断电排查编码器链路。核对 CN2 接口引脚定义，纠正错序接线；重新压接松动端子，更换破损线缆；确保屏蔽层单端接控制柜地，与动力线间距≥30cm，交叉处垂直布线。用万用表测量线缆通断，确认无断线、短路问题。
第二步排查干扰与上电状态。远离变频器等干扰源，清理现场电磁环境；上电前锁定机械负载，避免电机惯性转动，确保上电瞬间转速≤10rpm。绝对值编码器检查电池电压，不足则更换并重新设定原点。
第三步核对与优化参数。进入参数界面，确认编码器类型、通信模式与电机匹配，恢复通信相关参数默认值；EtherCAT 网络核对站地址，启用末端驱动器终端电阻（H0C-10=1）。
第四步检测硬件故障。若以上操作无效，在报警状态下设置 H0D-04=2，查看 H0B-31 值，非 0 则判定编码器损坏，需更换电机或编码器。仍报警则拆解驱动器，检查通信板、光耦及供电电路，更换老化元器件。
维修完成后空载试运行，观察信号稳定无报警，再带载长时间运行，确认定位精准、无抖动，即可投入生产。
结语
汇川驱动器 Er740 故障多由接线不规范、电磁干扰、上电时序错误引发，硬件损坏占比较低。日常维护需定期紧固接线、规范屏蔽接地、定期检查编码器电池，调试时严格匹配参数、控制上电状态，可大幅降低故障概率，保障伺服系统稳定运行。
