一、故障点定位

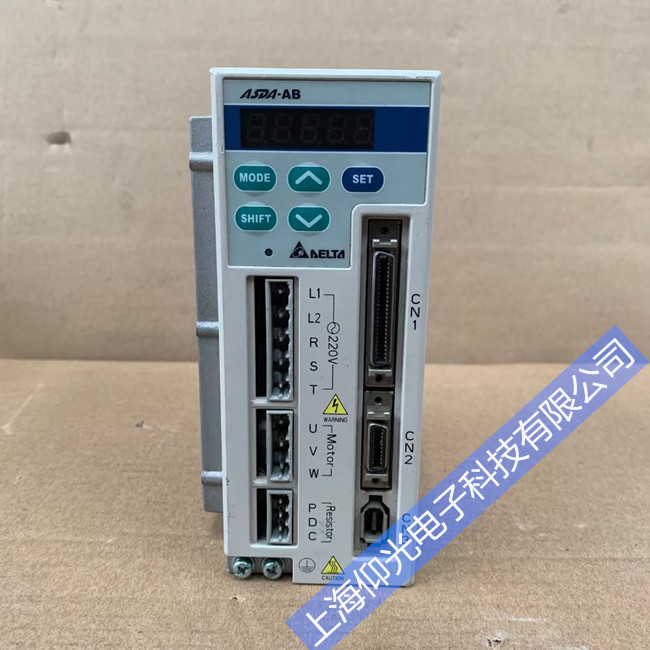

台达伺服驱动器出现AL011报警，定义为主控制器脉冲指令异常，也就是上位机脉冲指令接收失败，设备无法接收定位信号，出现不走位、随机跑偏直接停机报错。故障点主要分为三大方向。
一是指令传输线路故障，脉冲控制线断线、屏蔽层损坏、接线顺序接反，端子松动虚接；二是信号发送与接收端异常，PLC 脉冲输出点损坏、伺服接收端口故障、脉冲频率超出驱动器识别范围；三是参数设置与电磁干扰，脉冲形态参数不匹配、电子齿轮比设置错误，现场强电干扰造成脉冲信号丢失错乱。
二、故障原因分析
AL011 报警本质是驱动器长时间未收到有效脉冲指令，或是收到的脉冲信号紊乱无效，系统判定指令异常触发保护。
线路问题是最常见诱因，脉冲信号线布线杂乱，长期被拉扯弯折极易出现内部断线，接线时正负极接反、差分与单端脉冲线混用，都会直接导致指令无法正常传输。车间震动导致接线端子松动，出现时通时断，设备运行中途突然报警停机。
上位机与端口故障同样多发，PLC 高速脉冲输出点烧毁、晶体管老化无力输出信号，就算线路完好也无指令下发；伺服驱动器内部脉冲接收光耦老化击穿，无法识别外部脉冲信号，直接弹出故障代码。
参数搭配错误也极易引发该故障，上位机脉冲模式与伺服内部脉冲形态设置不一致，脉冲频率设置过高超出驱动器响应范围，电子齿轮比值偏差过大，都会造成脉冲识别失败。同时变频器、接触器等大功率设备产生电磁干扰，没有做好屏蔽接地，脉冲信号被严重干扰失真，频繁误报 AL011。
三、维修处理角度
维修遵循先查线路、再核参数、最后排查硬件端口的顺序检修。
首先断电全面排查脉冲控制线，核对脉冲正负、方向信号线接线定义，纠正接错线路；重新紧固所有接线端子，更换老化破损屏蔽信号线，走线远离动力电缆，单独布线并做好屏蔽单端接地，减少信号干扰。
其次核对伺服内部控制参数，确认脉冲输入模式、脉冲形态与上位机输出格式保持统一，合理调整脉冲最高响应频率，修正错误电子齿轮比参数，恢复基础脉冲控制参数后重新调试。
接着单独测试信号输出，利用 PLC 单独发送脉冲，用仪表检测线路有无脉冲输出，无信号则维修或更换 PLC 脉冲输出点位；有脉冲输入依旧报警，说明伺服接收端口损坏。
最后检修驱动器内部脉冲接收电路，清理主板灰尘，检测脉冲接收光耦、限流电阻等元器件，对老化损坏配件进行更换修复，恢复脉冲接收功能。
全部排查完成后上电试运行，点动发送脉冲测试走位精准顺畅，不再出现 AL011 报警，连续空载、带载运行测试稳定后，即可投入正常生产使用。
台达伺服驱动器AL011脉冲指令异常故障，主要由线路接线错误、参数不匹配、端口损坏、电磁干扰四大因素导致。日常使用规范布线走线，做好屏蔽抗干扰，定期检查脉冲线路牢固度，调试时统一脉冲控制参数，能够有效杜绝此类故障，保障设备精准定位运行。
