西门子触摸屏维修IPC477E 6AN7241-5JB03-0FA8电源板故障维修
一、故障型号与部件定位

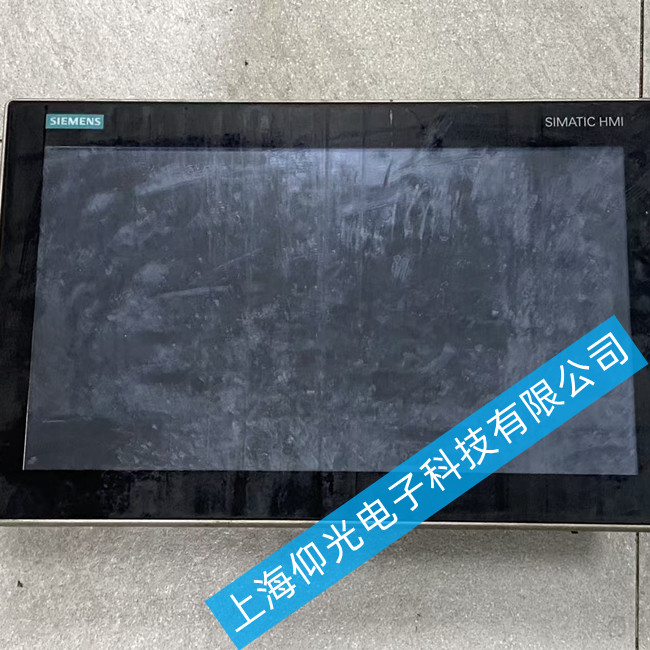

整机型号：Simatic IPC477E
订货号/物料号：6AN7241-5JB03-0FA8
故障部件：内部电源板（通常为独立板卡，非标准ATX电源）
核心功能：AC/DC转换及多路DC/DC稳压（为主板提供+12V、+5V、+3.3V，为屏幕提供背光驱动电压）。
二、典型故障现象与判断
当IPC477E出现以下症状时，应优先怀疑电源板故障：
完全无反应（黑屏）：上电后电源指示灯不亮，风扇不转，屏幕无任何显示。这是最常见的电源板初级侧故障（如保险丝熔断、整流桥损坏）。
间歇性重启或死机：设备运行中突然重启或死机，多因电源板输出电压纹波过大、带载能力下降（电容老化）导致主板工作不稳定。
有电源指示灯但黑屏：电源灯亮（或闪烁），但屏幕不亮。可能为电源板背光驱动电路故障（高压板部分）或+24V背光输出异常。
电压输出异常：用万用表测量电源板输出接口，若+5VSB（待机电压）或+12V电压偏离额定值超过±5%，即可判定电源板故障
三、维修排查流程（从简到繁）
1. 外部供电排查（不断电操作）
测输入电压：确认外部电源（通常为24V DC或220V AC）稳定，波动不超过±10%。工业现场的大功率设备启停（如空调压缩机）产生的浪涌是电源板烧毁的常见诱因。
查连接线：检查航空插头或端子排是否氧化、松动。
2. 内部电源板静态检测（断电拆机）
目视检查：重点观察电源板上的电解电容是否鼓包、漏液（尤其是大容量滤波电容），检查保险管是否发黑熔断，以及MOS管、整流桥是否有烧灼痕迹。
西门子触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
