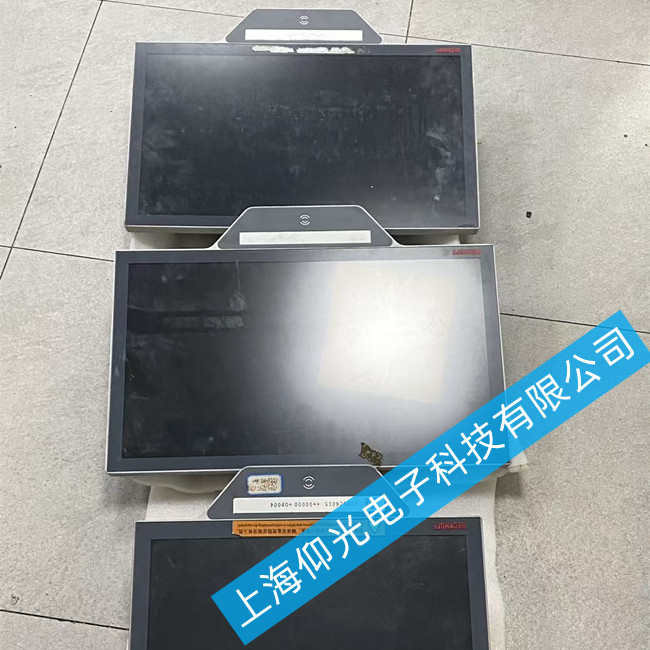

倍福防爆触摸屏维修CP3224-2003-0020黑屏故障维修方法
一、 故障快速诊断流程
面对黑屏，建议按以下顺序排查，以缩小故障范围：
观察指示灯：上电后观察设备状态灯（如有）。若指示灯完全不亮，重点查电源；若指示灯亮但屏黑，重点查背光或系统。
手电筒测试：用强光手电筒斜射屏幕。若能看到隐约的图像（俗称“暗显”），则说明主板和液晶屏工作正常，故障为背光损坏或高压板故障；若完全无图像，则可能是主板或核心供电问题。
听声辨位：上电瞬间仔细听设备内部是否有异响（如电容啸叫）或风扇是否转动，辅助判断电源模块状态。
二、 外部可操作排查（无需开盖）
1. 电源与接地检查
电压测量：使用万用表测量供电端子电压。CP3224 通常为 24V DC 工业电源，需确保电压在 20-28V 范围内且纹波稳定。电压过低或过高均会导致保护性黑屏。
电源适配器：若使用外置电源，需测试其空载输出电压是否正常。
接地检查：防爆设备对接地要求极高。检查功能地（FE）是否可靠连接，接地不良会导致屏幕闪烁或黑屏。
2. 信号与连接
线缆重插：断电后重新插拔所有通信线（如 Ethernet、DVI/USB），排除因振动导致的接触不良。
外围设备隔离：尝试断开与 PLC、变频器等所有外部设备的连接，仅保留电源，排除外部设备短路或信号冲突导致的故障。
3. 软件与系统复位
冷重启：完全断电 5-10 分钟，释放残余电荷，再重新上电。这是解决系统死锁的最有效方法。
固件恢复：如果设备能启动但无法进入界面，可通过 TwinCAT 或 U 盘尝试恢复出厂设置或更新固件（需提前备份项目文件）。
倍福防爆触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
