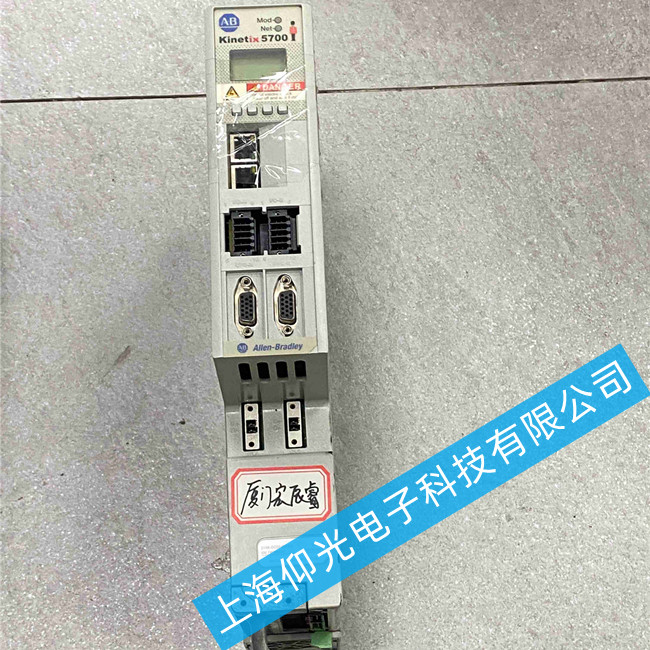

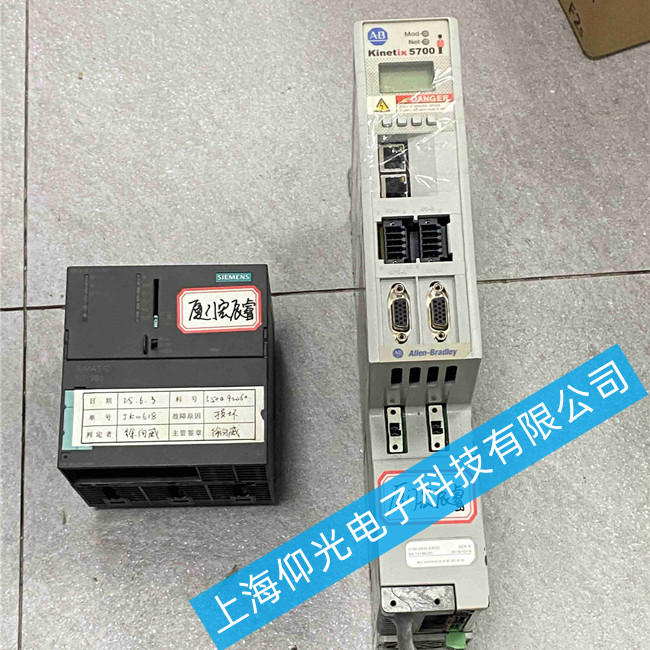

AB伺服驱动器维修2198-D020-ERS3报警显示E10故障维修
AB伺服驱动器维修报警代码E10 DC Bus Overvoltage 直流母线过电压
1. 输入电压过高
2. 减速时间过短，再生能量无法释放
3. 制动电阻选型不当或开路
AB伺服驱动器维修操作流程
第一步：断电安全确认
切断驱动器主电源（AC 380/480V）及控制电源。
等待5分钟以上，确保直流母线电容放电完毕（使用万用表测量DC+与DC-间电压应低于50V）。
断开电机动力线（U/V/W）及编码器线。
第二步：静态测量（万用表）
输入侧：测量L1/L2/L3对地绝缘电阻（应>1MΩ），测量整流桥是否正常。
输出侧：测量U/V/W端子间及对地电阻，判断电机及电缆有无短路。
直流母线：测量DC+与DC-间电阻，判断电容及IGBT模块有无明显短路。
第三步：上电诊断
仅接入控制电源（不接主电），观察驱动器状态灯。
绿灯常亮：控制板正常。
红灯闪烁/常亮：存在故障，记录数码管代码。
接入主电源，若立即报E00/E05，通常为功率模块损坏。
第四步：参数与接线复查
通过Connected Components Workbench (CCW) 或 Studio 5000 查看详细故障日志。
检查参数 Motor Rated Current、Encoder Type是否与电机铭牌匹配。

检查STO安全端子（S1, S2）接线是否符合安全标准（双通道常闭触点）。

AB伺服驱动器维修：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
