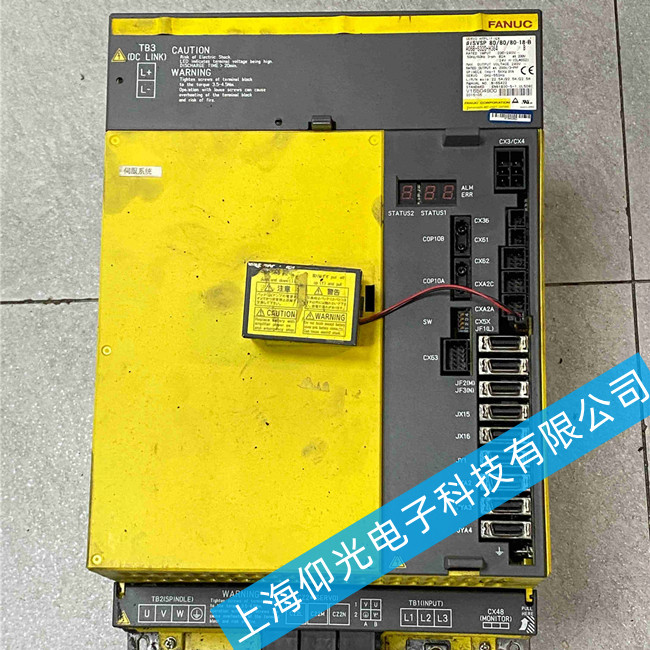

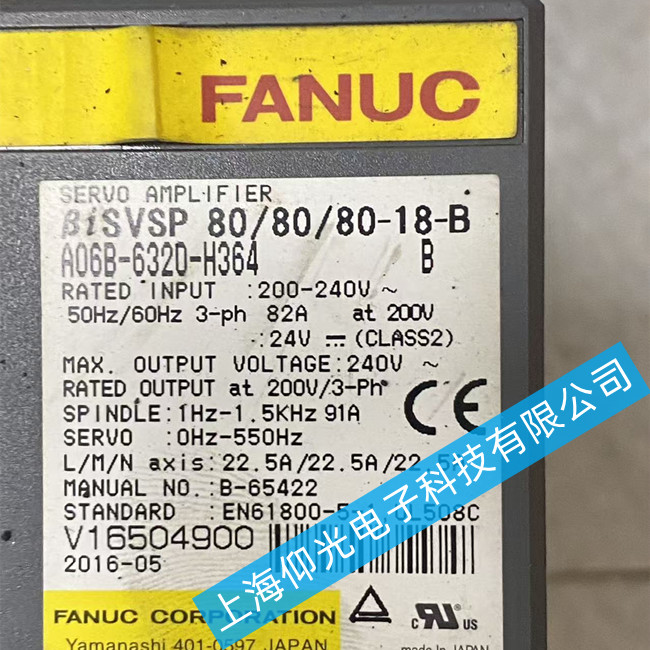

发那科伺服驱动器维修A06B-6320-H364报警显示33故障维修方法
一、 故障现象与定义
报警代码：LED数码管显示“33”
故障含义：放大器内部接触器吸合时，检测到直流母线电压过低或未建立。
触发时机：系统上电瞬间，驱动器自检未通过
二、 维修步骤与排查流程
第一步：外部电源与连接检查（非驱动器本体故障）
检查三相输入电源：
使用万用表测量驱动器输入端子L1、L2、L3之间的电压，应为AC 200V（或AC 400V，视驱动器规格而定）。
检查是否有缺相或电压过低（低于额定值15%）。
检查接触器控制信号：
确认来自CNC系统或电源模块（PSM）的接触器吸合信号（MCCO1、MCCO2）是否正常送达。若信号缺失，接触器无法吸合，直流母线无法充电。
检查外部接触器：
听声判断：上电时驱动器内部应有明显的“咔哒”吸合声。若无声音，检查接触器线圈是否得电，触点是否烧蚀粘连。
第二步：驱动器内部硬件检测（重点）
注意：进行内部检测前，务必切断总电源并等待5分钟以上，确保大电容放电完毕，防止触电。
直流母线电压测量：
找到驱动器底板上的直流母线测试点（通常标记为B+、B-或P、N）。
上电瞬间测量B+与B-之间的电压。正常值应迅速爬升至DC 300V左右。若电压为0或极低（<50V），说明预充电回路故障。
预充电电阻检查：
该型号驱动器内部通常集成有预充电电阻（大功率绕线电阻，阻值约几十欧姆）。该电阻串联在整流桥与直流母线之间，用于限制上电瞬间的冲击电流。
常见故障：预充电电阻开路或阻值变大。用万用表电阻档测量，若阻值无穷大，需更换同规格电阻。
接触器触点检查：
检查内部主接触器的常开触点。若触点氧化或烧毁导致接触不良，即使接触器吸合，主电路也无法导通，导致报警33。
控制板检测（A20B-2000-0220 / A20B-2100-0170）：
检查控制板上的电压检测电路。报警33是由控制板上的比较器检测到VDC电压低于阈值后发出的。
重点检查光耦PC1、PC2及相关采样电阻、运放芯片。若检测电路误报，即使母线电压正常也会出警。
