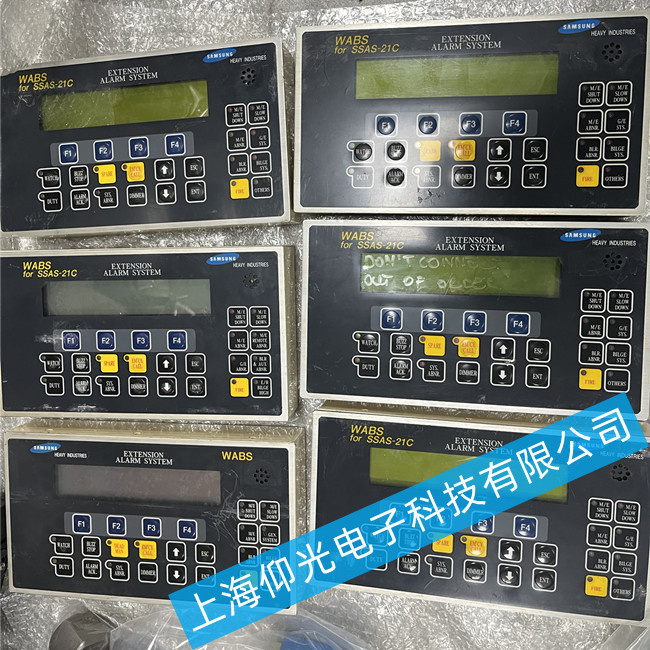

三星WABS延伸报警系统主机维修 SSAS-21C无显示故障维修
一、 故障现象定义
SSAS-21C主机开机后，前面板液晶显示屏（LCD）无任何背光、无字符显示，或仅有微弱背光但无字符（俗称“灰屏”）。同时，需观察主机电源指示灯（POWER LED）状态：
指示灯不亮：大概率为主电源模块故障。
指示灯亮（绿/红）：电源已上电，故障集中在主板或显示驱动部分。
二、 故障排查流程（由外及内）
1. 外部环境与连接检查
输入电压：使用万用表测量接入主机的AC 220V/110V电压是否在±10%范围内。船舶电网波动大，电压过低会导致电源模块保护性无输出。
保险丝：检查主机后部或内部主电源入口处的保险丝（Fuse）是否熔断。若熔断，严禁直接更换，必须先排查后级短路。
2. 电源板（Power Supply Board）检测
SSAS-21C内部通常采用开关电源板为系统提供+5V、+12V、+24V等直流电。这是“无显示”故障的高发区。
静态测量：
保险丝：测量通断，若开路需更换同规格（如T5A/250V）。
整流桥：测量输入端AC，输出端应有约300V直流高压。
开关管（MOSFET）：检查是否击穿短路，若击穿通常伴随保险丝熔断。
滤波电容：观察高压滤波电容（如400V/100μF）是否鼓包、漏液。
动态测量：
在确保安全的前提下通电，测量电源板输出端子电压。
关键点：+5V Standby（待机电压）是否正常。若无+5VSB，主板CPU无法启动，必然无显示。
3. 主板（Main Board）与显示接口
若电源板输出正常，故障点转移至主板。
主板供电：测量主板上的DC-DC转换芯片（如LM2576、AMS1117）输出是否正常（通常为3.3V、1.8V）。若CPU或内存供电缺失，系统不启动。
BIOS/固件：极少数情况下，因电磁干扰或异常断电导致BIOS程序丢失或紊乱，会造成开机黑屏。需使用专用编程器重刷固件。
屏线（LVDS Cable）：拔下连接主板与液晶屏的排线，检查金手指有无氧化、弯曲。重新插拔测试。
背光供电：测量屏线接口的背光驱动电压（通常为+12V或+24V）。若无此电压，屏幕背光不亮，表现为“黑屏但有隐约字符”（需强光照射观察）。
4. 液晶显示模组（LCD Module）
背光故障：若背光供电正常但屏幕不亮，可能是背光灯条（CCFL或LED）损坏或驱动板故障。
逻辑板（T-Con）故障：屏幕表现为灰屏或花屏，主板送来的信号未能在玻璃基板上正确扫描。
三星触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
