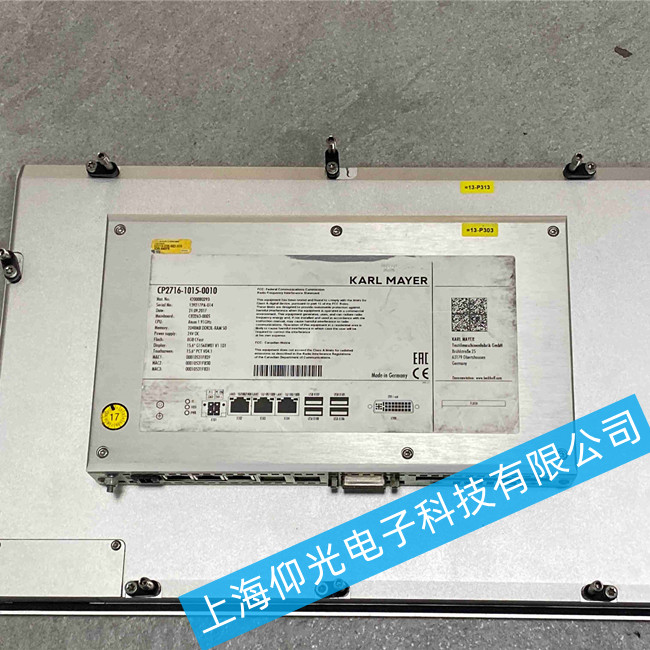

KAMCUS卡尔迈耶触摸屏维修CP2716-1015-0010黑屏故障维修
一、 故障现象描述

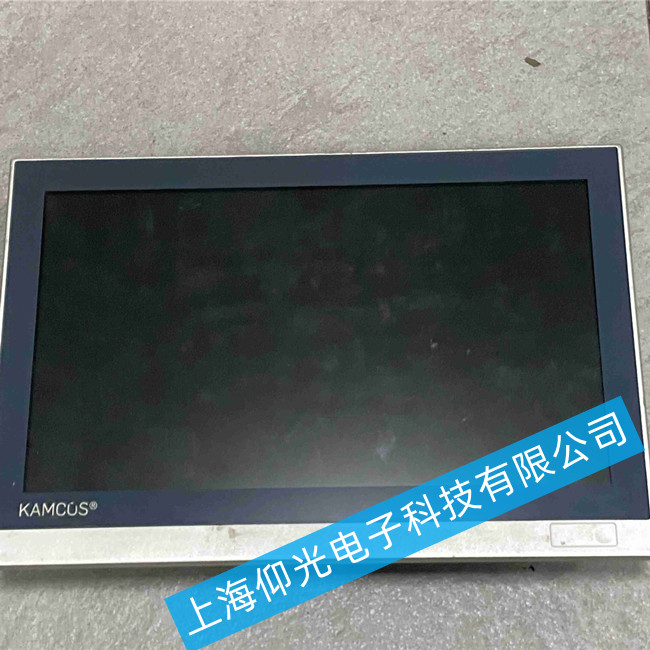

核心症状：触摸屏接入24V DC电源后，屏幕无任何显示（全黑），部分机型运行指示灯可能闪烁或熄灭。
伴随现象：可能伴有电源模块发热严重、内部保险丝熔断、或上电瞬间有轻微“啪”声后即无反应。
二、 故障原因深度分析
CP2716-1015-0010黑屏故障通常由硬件电路损坏引起，主要集中于以下四个模块：
1. 电源板故障（最常见）
该型号采用内置开关电源模块，将外部24V转换为内部+5V、±15V及背光驱动电压。工业电网波动或瞬间大电流冲击易导致：
电源管理IC损坏：如LM2596等DC-DC芯片击穿。
滤波电容失效：电解电容鼓包、漏液，导致输出电压纹波过大或电压跌落。
整流二极管/场效应管击穿：造成输入短路，烧毁外部保险丝。
2. 高压逆变板（背光板）故障
屏幕黑屏但用手电筒斜照能看到微弱图像（俗称“有影无光”），则判定为背光问题。
背光灯管老化/断裂：灯管两端发黑，无法点亮。
逆变器保护：高压变压器匝间短路或驱动MOS管（如D667）击穿，导致电路进入过流保护状态，无高压输出。
3. 主板核心电路故障
CPU或Flash芯片虚焊/损坏：因长期振动导致BGA焊点开裂，系统无法启动。
主板供电线路断路：主板上的贴片保险或电感烧断，导致核心电压缺失。
4. 连接线与外部因素
屏线接触不良：连接主板与液晶屏的排线（LVDS线）氧化或松动。

环境因素：车间油污、冷凝水侵入屏内，造成线路板腐蚀短路。

KAMCUS卡尔迈耶触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
