ABB Drives变频器维修ACS510-01-290A-4报警22故障维修
一、 故障现象与设备信息

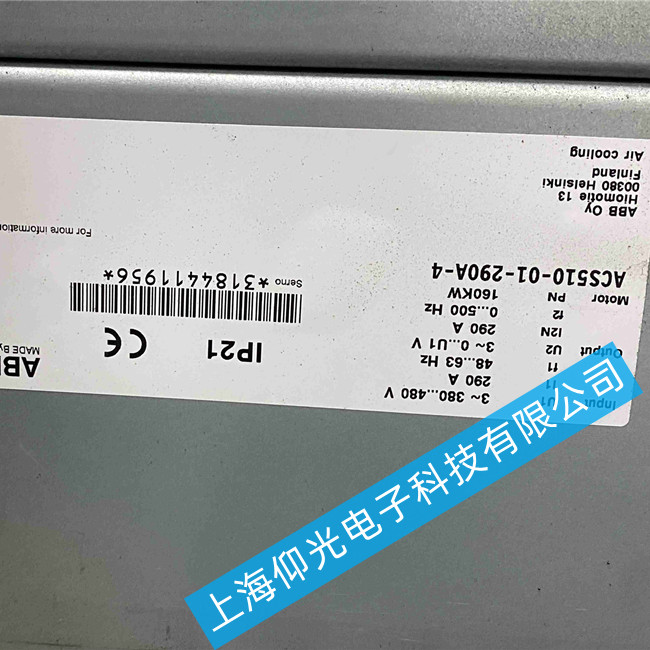

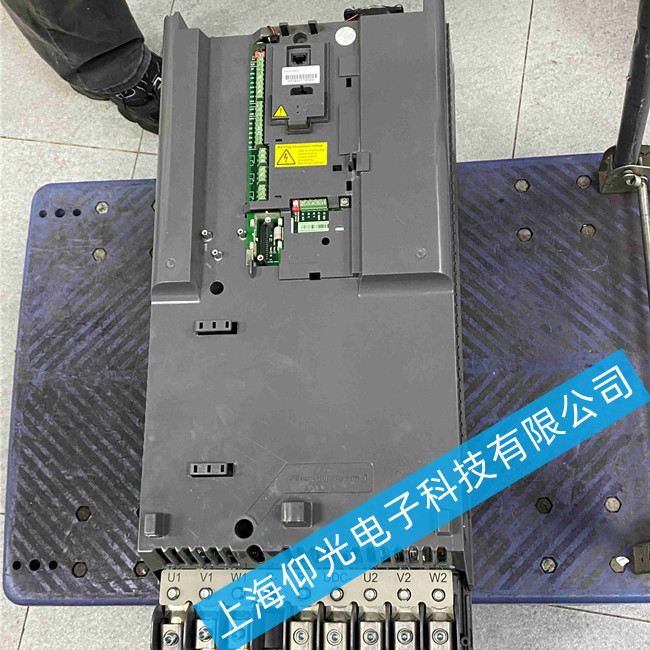

设备型号：ABB ACS510-01-290A-4
额定参数：输入 3~380-480V 50/60Hz，输出 290A，功率约160kW
故障代码：22 (SUPPLY PHASE)
故障描述：电源缺相或直流回路纹波电压过高。
二、 故障代码22的深层原理
故障代码22在ABB ACS510系列中定义为“电源缺相”。其检测机制并非直接检测R、S、T三相电压，而是通过监测直流母线（DC Bus）的纹波电压来判断。当三相输入平衡时，直流母线电压平稳；若输入缺相或某相接触不良，整流后的直流电压会产生大幅度的脉动（纹波），当纹波峰值超过阈值时，变频器即报出22号故障。
三、 故障排查与维修步骤
第一步：外部电源与进线检查（断电操作）
测量进线电压：使用万用表测量变频器输入端R、S、T三相之间的线电压，确认均为380V左右且平衡。若某相电压为0或极低，则故障点在变频器前端。
检查前端元件：
熔断器（保险）：检查主回路熔断器是否熔断。对于160kW大功率设备，熔断器烧断是常见原因。
断路器/接触器：检查主电源断路器触点是否烧蚀导致接触不良，或接触器线圈吸合不到位。
接线端子：检查变频器R、S、T端子螺丝是否松动，电缆鼻子是否氧化或烧黑。
第二步：变频器内部硬件检测（需专业电工操作）

若外部电源正常，故障点可能在变频器内部。

ABB变频器故障现象：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。ABB变频器显示报警代码维修 ABB变频器报错维修
