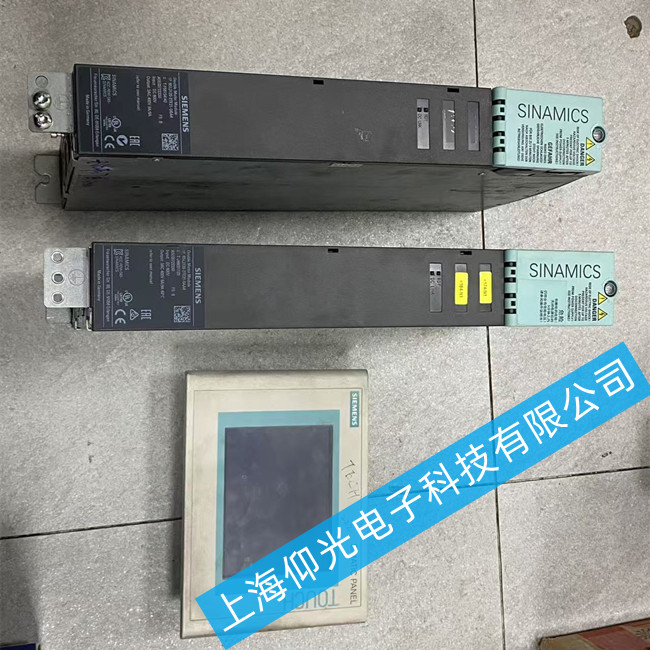

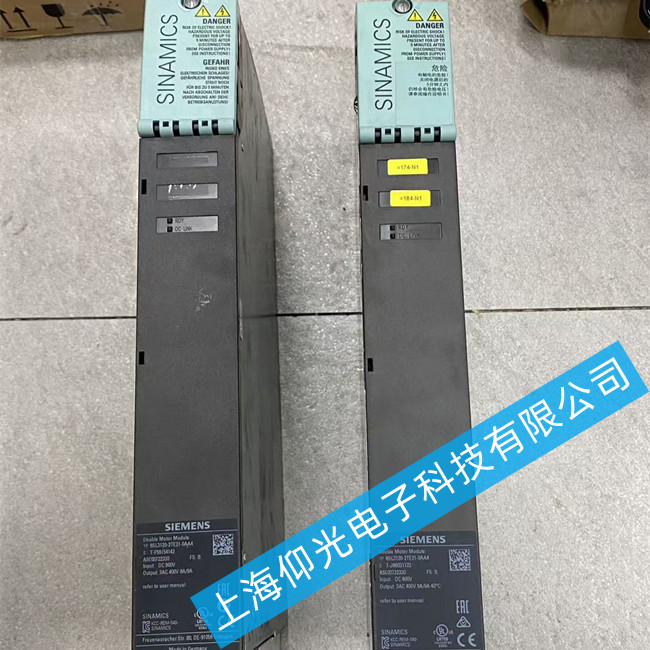

西门子驱动器维修6SL3120-2TE21-0AA4主板故障维修方法
西门子驱动器故障现象与初步诊断
1. LED指示灯状态分析
RDY (Ready) 红灯常亮/闪烁：表示控制单元存在一般性错误或固件加载失败。需检查CF卡、固件版本匹配性及内部DC/DC电源。
COM (DP) 红灯常亮/闪烁：PROFIBUS-DP通讯中断。需检查终端电阻、DP插头接线或DP接口芯片（如ADM2486）是否损坏。
RDY与COM双红灯交替闪烁：通常为固件与硬件不匹配（如CU320-2插入了CU320的CF卡），或内部存储芯片（EEPROM）数据丢失。
上电无任何显示：开关电源故障，重点检查X24（24V DC）端子供电、保险丝F1及DC/DC转换电路。
2. 软件报警代码关联
F30001 / F30002：直流母线过压/欠压。需检查主板上的母线电压检测分压电阻网络（通常为精密贴片电阻）。
F30005：I²t过载。检查电流检测霍尔传感器接口及运放电路。
F30885：DRIVE-CLiQ循环数据错误。检查X100-X103接口物理层芯片及外围滤波电容。
F01990 / F01991：内部软件错误。多为CF卡接触不良或DSP外围存储器故障。
 主板维修步骤与方法
第一步：安全下电与外观检查
断开主电源及直流母线连接，等待5分钟以上确保电容放电完毕。
拆下CU320-2控制板，观察PCB是否有烧灼痕迹、电容鼓包（特别是CPU附近的钽电容）、芯片裂纹或虚焊。
使用万用表蜂鸣档检查电源输入端（X24）对地阻值，若阻值接近0Ω，说明后端存在严重短路。
第二步：电源电路维修（无显示故障）
该主板采用24V DC输入，通过DC/DC芯片（如TI的TPS系列）转换为+5V、+3.3V、+1.2V（DSP核电压）。
测量输入保险F1：若熔断，禁止直接更换，必须排查后级短路。
逐级测量输出电压：从24V输入开始，测量各DC/DC芯片的输入/输出。常见故障点为功率电感开路、续流二极管击穿或滤波电容短路。若某路电压缺失，会导致DSP不工作，面板无显示。
重点元件：检查CPU核电压的钽电容C1/C2，该电容易因过压或老化击穿，导致核电压短路。
第三步：通讯接口电路维修（COM灯报警）
PROFIBUS-DP接口（X2）：该接口采用隔离芯片（如ADM2486或类似型号）。测量芯片供电（+5V、+3.3V）是否正常。若A/B信号线对地阻值异常（正常应为高阻态），更换隔离芯片及保护TVS二极管。

DRIVE-CLiQ接口（X100-X103）：接口芯片内部集成PHY与协议处理。故障时表现为接口灯不亮或闪烁异常。维修时需检查接口针脚是否弯曲，并测量接口芯片的时钟信号及电源。
