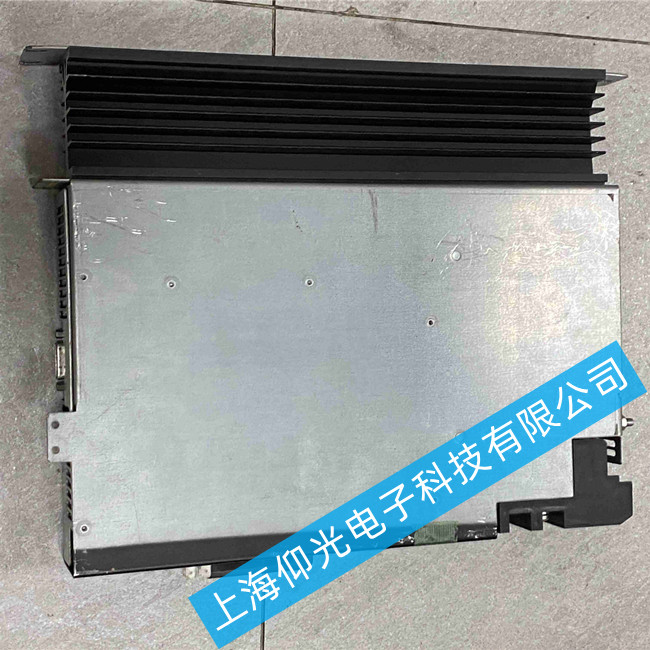

博世力士乐驱动器维修SM5/10-TC1报警故障维修
一、故障现象与代码定义

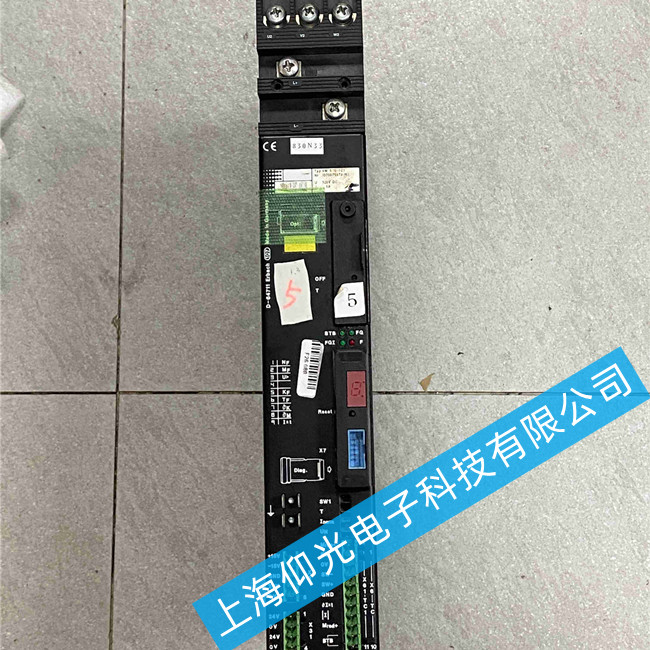

当 SM5/10-TC1 驱动器数码管显示 TC1（或 H1 显示器交替闪烁 TC1）时，表明驱动器进入了温度监控报警状态。该报警属于硬件保护范畴，通常伴随驱动器禁止启动（无输出）或急停。
TC1 报警的官方释义：
故障类型：功率单元 IGBT 散热器温度过高，或温度传感器检测电路异常。
触发阈值：当内部测温点的温度值超过参数 P-0-0116（或类似温度阈值参数）的设定范围时触发。
保护机制：立即封锁 PWM 输出，防止因过热导致 IGBT 模块烧毁。
二、故障根本原因分析
导致 TC1 报警的原因可分为外部环境因素、硬件损坏及参数设置三大类：
原因类别
具体表现
散热系统异常
冷却风扇停转、滤网堵塞、散热器积灰严重，导致散热效率下降。
环境与负载
电柜环境温度过高（>45℃）；电机长时间过载运行，导致驱动器热积累。
传感器故障
内部热敏电阻（NTC）开路/短路，或信号调理电路（运放/ADC）损坏，导致误报。
功率器件老化
IGBT 模块内阻增大，自身发热量增加，实测温度确实超标。
参数误设

温度报警阈值 P-0-0116设置过低，或冷却风扇控制参数配置错误。
