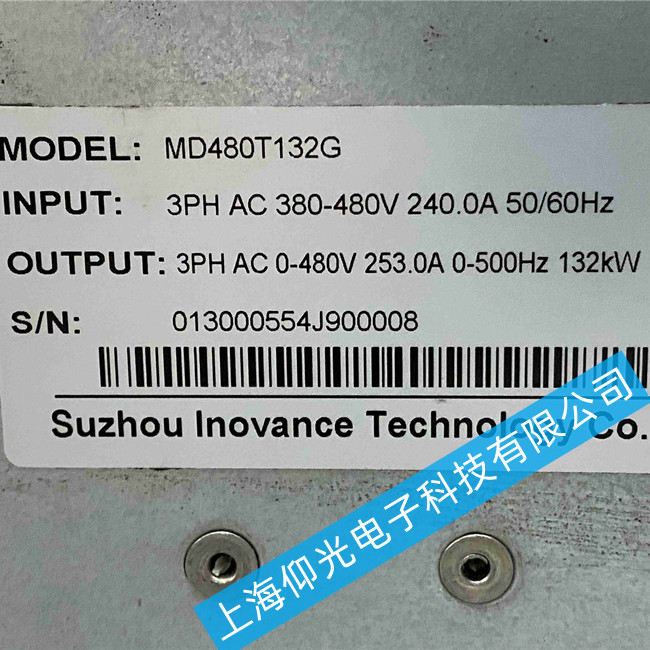

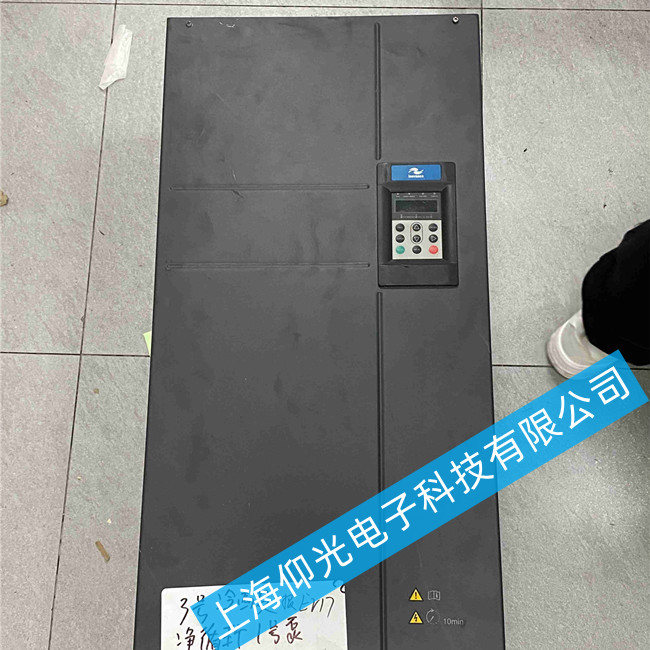

汇川变频器维修MD480T132G模块损坏故障维修方法
一、 故障现象与初步判断
面板显示：上电即报E.OC1（加速过流）、E.OC2（恒速过流）、E.OC3（减速过流）或E.Gnd（接地故障），复位无效。
物理外观：打开机壳，常能闻到焦糊味，模块表面可能炸裂或有烧蚀痕迹，驱动板上的驱动电阻或光耦可能烧黑。
静态测量（断电并确认母线电容放电完毕）：
使用万用表二极管档，红表笔接直流母线负极（N），黑表笔依次测U、V、W输出端。正常时应有约0.3-0.5V的二极管压降。若某相压降为0或接近0，说明该相下桥臂IGBT击穿。
红表笔接直流母线正极（P），黑表笔测U、V、W。正常应有压降，若为0则说明上桥臂击穿。
测量P与N之间电阻，若阻值极小（几欧姆），说明整流部分或逆变部分已严重短路。
二、 模块损坏的深层原因排查
更换模块前，必须彻底检查以下电路，消除隐患：
驱动电路检查：这是导致模块损坏的最常见元凶。拆下驱动板（或拔掉驱动排线），重点检查：
驱动光耦（如A7840/A786/A3120等）：测量输入侧与输出侧阻值，对比6路驱动通道的静态电阻值，偏差过大者需更换。
驱动电阻：检查G极串联电阻（通常10-47Ω）和下拉电阻（通常10kΩ）是否变值或开路。
稳压管：检查G-E极间的双向稳压管（如18V）是否击穿。
电源：上电（不装模块）测量各路驱动电压，应为+15V左右（开通）和-5V至-8V（关断），且6路电压值一致。
负载与电机侧检查：
使用摇表（兆欧表）测量电机及电缆的绝缘电阻，应大于1MΩ，排除电机匝间短路或电缆破皮接地。

检查机械负载是否有卡死现象，导致启动瞬间转矩过大。

汇川变频器故障现象：无法启动故障，无显示故障，主板故障报警，开关电源烧坏，过电流故障 报警，欠电压故障报警，过载故障报警，过热故障报警，接地故障报警， 无显示故障，有显示无输出故障，主回路过电压故障，主回路欠电压故障 ，输入欠电压故障，输出欠电压故障，保险丝熔断烧坏故障，上电烧保险 管故障，输入缺相故障，散热扇过热，负载短路等。汇川变频器显示报警代码维修 汇川变频器报错维修
