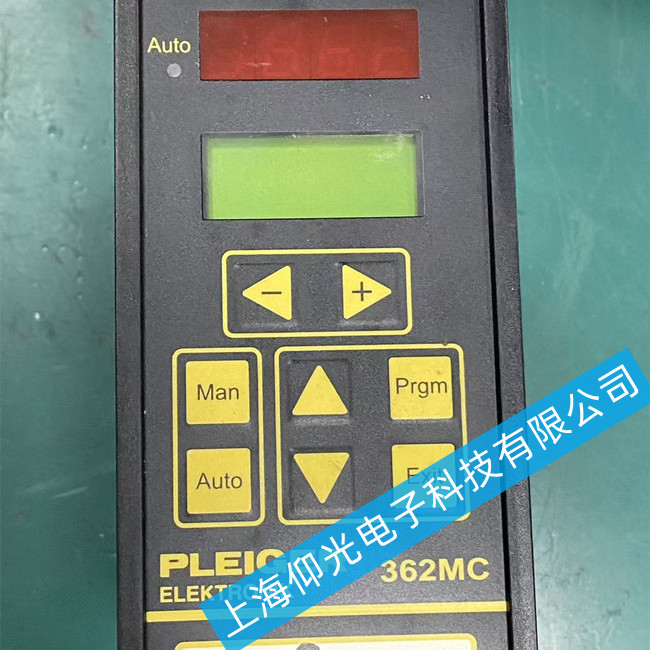

普莱格温度控制模块 362-MC “无输出”故障维修指南
一、故障现象与核心原因分析
1. 典型故障表现
面板显示正常，但输出指示灯（OUT/ALM）不亮：模块有供电，PV（测量值）显示当前温度，但达到设定值（SV）后无动作。

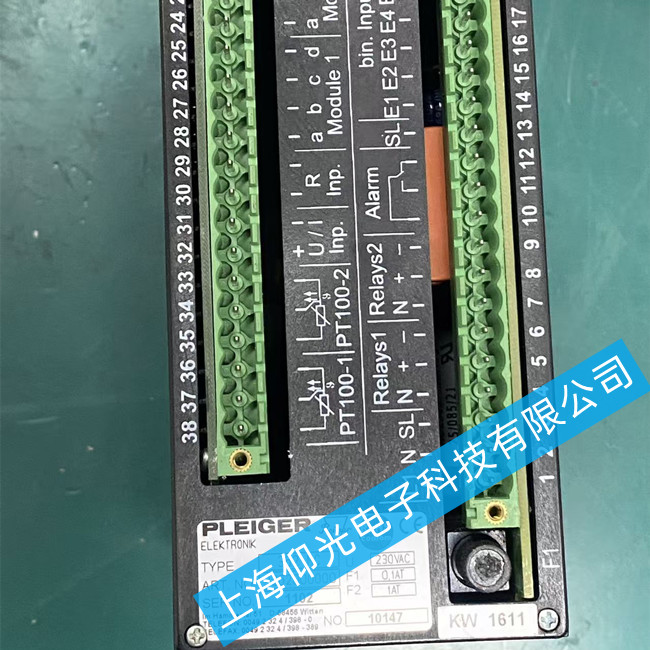

输出端子无电压/电流信号：用万用表测量继电器输出触点或模拟量输出端，无闭合信号或驱动信号。
负载不工作：连接的加热器、风扇或阀门不启动，系统温度无法调节。
2. 故障根源定位
“无输出”故障的本质是控制信号链断裂，通常源于三个环节：
信号输入环节：温度传感器故障或参数设置错误，导致模块“大脑”未发出指令。
外部负载环节：接线错误、负载短路或过载，触发模块内部保护机制。
模块硬件环节：内部电源电路、输出继电器或驱动芯片物理损坏。
二、维修排查 SOP（由外到内，先软后硬）
第 1 步：基础状态与参数检查（非硬件故障）
确认工作状态：检查面板是否有“HHH”（超量程）或“LLL”（欠量程）报警。若有，说明传感器断线或短路，模块会锁定无输出状态。需检查热电偶/RTD 接线。
验证控制逻辑：
确认 SV（设定值） 是否合理（如设定值远高于当前温度，加热输出应激活）。
检查 控制方式 参数（如 PID 控制、ON/OFF 控制）是否正确。误设为“手动关闭”或“待机模式”会导致无输出。
确认 输出类型 参数（继电器、电压、电流）是否与实际接线匹配。
