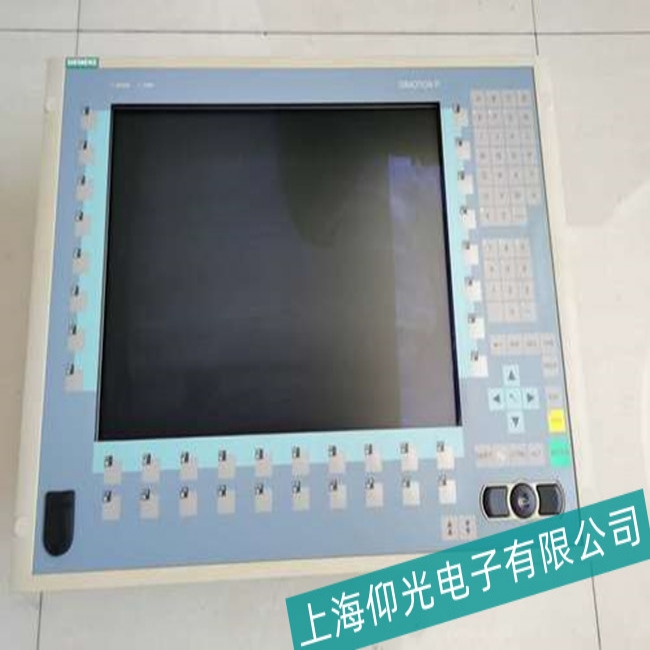

西门子 SIMATIC Panel PC 维修指
西门子 SIMATIC 系列工业平板 / 操作面板（典型型号如 PC 670/870 或 MP 系列），常用于自动化产线、机床控制等场景。
🔍 常见故障与排查方向
表格
| 故障类型 | 典型表现 | 可能原因 | 处理建议 |
|---|---|---|---|
| 黑屏 / 无显示 | 通电后屏幕无背光、无画面 | 电源模块故障、背光板损坏、主板供电异常、液晶屏损坏 |
1. 检查 24V 供电是否正常
|
| 触摸失效 / 偏移 | 点击无响应、触摸位置偏差 | 触摸玻璃碎裂、驱动丢失、控制器故障 |
1. 清洁触摸表面，排除异物干扰
|
| 系统无法启动 / 蓝屏 | 开机卡在启动界面、系统报错 | 硬盘损坏、系统文件丢失、主板故障 |
1. 备份数据后尝试系统恢复
|
| 按键 / 接口故障 | 按键失灵、网口 / 串口无法通信 | 按键板排线松动、接口芯片烧毁 |
1. 重新插拔排线，清洁接口
|
| 通讯中断 | 无法连接 PLC / 上位机 | 网口故障、IP 配置错误、通讯板损坏 |
1. 检查网线与交换机端口
|
🛠️ 标准化维修流程
-
安全隔离
- 切断 24V 直流供电，避免带电操作导致二次损坏。
- 做好防静电措施（佩戴静电手环），防止静电击穿主板芯片。
-
外观与硬件检测
- 检查屏幕是否碎裂、接口是否氧化、风扇是否积尘。
- 通电测试电源指示灯、风扇运转情况，初步判断电源模块状态。
-
拆解与部件维修
- 屏幕类故障：更换同型号液晶屏 / 背光板，注意排线方向。
- 主板类故障：检测电源管理芯片、电容是否鼓包，必要时更换主板。
- 系统类故障：使用西门子原厂恢复介质重装系统，恢复出厂配置。
-
功能测试与校准
- 测试触摸、按键、通讯接口功能。
- 校准屏幕触摸精度，验证与 PLC / 设备的通讯稳定性。
⚠️ 重要提醒
- 西门子工业面板内部结构精密，不建议非专业人员拆机，易导致排线断裂、芯片烧毁。
- 若设备已过保，优先选择有工业自动化维修经验的公司，避免数据丢失或二次损坏。
-
上海仰光电子提供各品牌触摸屏常见故障：黑屏、暗屏、蓝屏、花屏、白屏、液晶屏损坏、主板烧坏、安平、乱码、死机、上电烧保险，不能正常开机、进入不了系统、内容错乱，触摸无反应、触摸反应慢、触摸不良， 触摸死机、触摸偏差，触摸失灵等维修。
