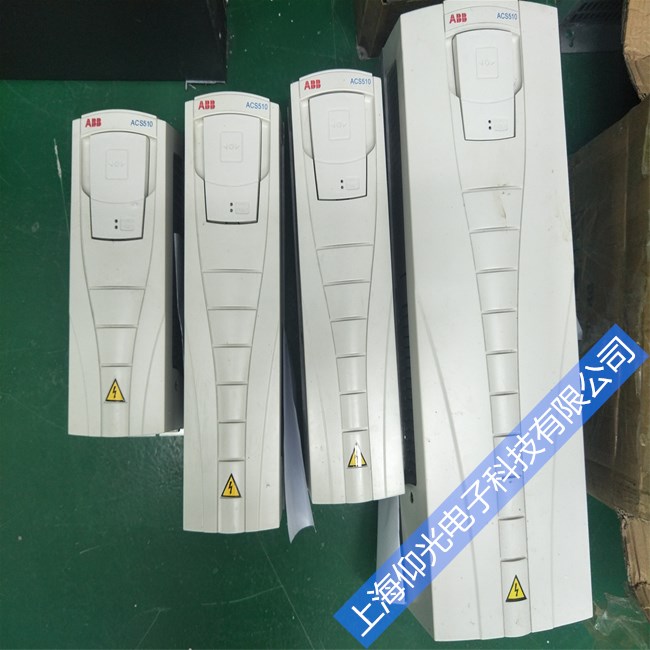

ABB ACS510 系列风机水泵专用变频器，以下是针对它的完整维修方案：
🔍 常见故障与排查方向
表格
| 故障类型 | 典型表现 | 可能原因 | 处理建议 |
|---|---|---|---|
| 过流故障（代码 1） | 上电 / 运行时报 F0001 | 电机过载、加速时间过短、电缆短路 | 检查电机绝缘；延长加速时间（参数 2202/2205）；排查电缆破损 |
| 直流过压（代码 2） | 减速时报 F0002 | 减速时间过短、制动电阻失效 | 延长减速时间；更换匹配制动电阻；检查电源电压 |
| 过温故障（代码 3） | 面板显示高温报警 | 散热风扇停转、风道积尘、环境温度过高 | 清理散热器灰尘；更换故障风扇；改善通风散热 |
| 通讯 / 面板丢失（代码 10） | 面板无显示或通讯中断 | 面板接触不良、控制板故障 | 重新插拔面板；检查控制板排线；更换面板 |
| 模拟量丢失（代码 7） | AI1/AI2 信号失效 | 接线松动、信号源故障 | 检查接线端子；测试模拟量信号源；调整故障阈值参数 |
🛠️ 维修流程建议
-
安全第一步
- 断电后等待至少 10 分钟，用万用表测量直流母线电压，确认低于 36V 再拆机。
- 严禁带电操作，避免高压触电风险。
-
外观与硬件检查
- 查看 IGBT 模块、电解电容、电源板是否有鼓包、烧痕、腐蚀。
- 测试风扇是否运转，清理风道积尘。
-
电路级维修
- 若模块损坏：更换同型号 IGBT 模块，并同步检查驱动电路。
- 若电容鼓包：更换同规格电解电容，注意极性。
- 若电源板故障：修复开关电源或更换电源板。
-
参数与功能测试
- 维修后恢复出厂参数，重新配置电机参数。
- 空载测试输出电压、电流，确认无报警后带负载试运行。
⚠️ 重要提醒
- ABB 官方明确：ACS510 不建议现场拆机维修，内部高压与精密电路易造成二次损坏。
- 若设备已过保，优先选择专业自动化维修公司，避免自行操作导致报废
-
上海仰光电子维修变频器常见故障现象有 ：整流模块损坏、逆变模块损坏、报警指示灯亮起、上电无显示、显示过电压或欠电压、显示过电流或接地短路、 电源与驱动板启动显示过电流、空载输出电压正常、带载后显示过载或过电流等等。
