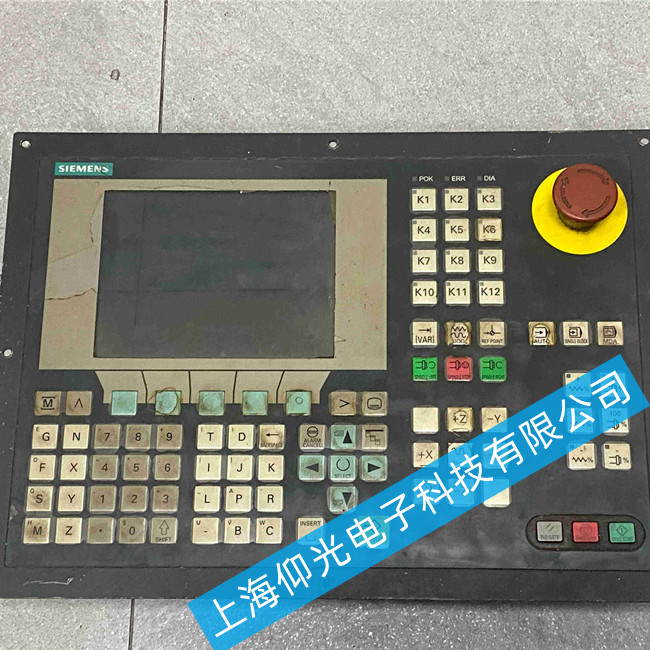

西门子802S系统屏维修6FC5500-0AA00-1AA0死机故障维修
一、 故障现象与初步诊断
当6FC5500-0AA00-1AA0面板出现死机故障时，通常表现为以下几种形态：
完全黑屏：上电后屏幕无任何显示，电源指示灯不亮或闪烁后熄灭。
卡死界面：系统启动过程中卡在“SINUMERIK 802S”LOGO界面，无法进入主菜单，按键无响应。
运行中死机：加工过程中屏幕突然定屏，或出现花屏、乱码后系统停止响应。
第一步：观察监控灯（LED）状态
802S系统的核心控制单元（NCU）位于面板后部或主机箱内，其上有一枚监控指示灯（通常标记为SF或红色LED）。开机瞬间观察此灯：
常亮：CPU或EPROM硬件故障，或系统总线/背板故障。
闪烁1Hz：EPROM（系统软件）故障。
闪烁2Hz：PLC模块故障。
闪烁4Hz：后备电池电压不足报警（通常伴随711号报警）。
二、 硬件级维修排查流程
1. 电源模块深度检测
死机故障的根源约60%源于电源供电异常。802S系统采用外置或内置的24V直流电源（如6EP1333-2BA00）。
测量点：使用万用表测量面板背面X1接口的1/2脚（+24V）与3脚（0V）之间的电压。
标准值：空载电压应在24V±5%范围内，带载启动瞬间电压不应低于21V。若电压跌落严重，需检查电源模块的滤波电容（常见鼓包漏液）及整流桥。
2. 主板电容与时钟电路
该面板内部主板基于早期的PC架构，长期高温运行易导致电解电容失效。
重点区域：检查CPU供电电路周边的2200μF/6.3V及1000μF/16V电解电容。若顶部凸起、底部漏液，必须更换。
晶振检测：测量主板上的14.318MHz（系统时钟）及32.768kHz（RTC时钟）晶振两脚电压差（正常约0.1-0.5V）。若无电压差或晶振外壳破损，会导致CPU不工作，表现为黑屏死机。
西门子802S系统维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
