GEA触摸屏维修0005-4050-710花屏故障维修方法
一、 故障现象与初步判断
花屏故障通常表现为以下几种形态，可根据具体表现初步锁定排查方向：
条纹状花屏：屏幕出现垂直或水平条纹，通常与排线接触不良或液晶屏驱动电路故障有关。
雪花状/噪点花屏：屏幕布满雪花状噪点，多由信号干扰或电源电压不稳导致。
色彩失真/色块花屏：显示颜色异常或出现大面积色块，可能涉及显卡驱动或显示芯片问题。
闪屏/跳屏：屏幕画面不稳定，时亮时暗或不断跳转，需重点检查电源板和高压板。
二、 故障原因深度解析
1. 硬件层面
连接线路问题：连接触摸屏与主板的排线（FPC）因长期振动导致松动、氧化或断裂，是工业现场最常见的花屏诱因。信号传输中断或接触电阻增大，直接导致图像数据丢失。
电源供应异常：工业环境电压波动较大，若电源板老化或滤波电容失效，导致供电电压过高、过低或不稳，会直接影响屏幕背光驱动和逻辑板的正常工作，引发闪屏或花屏。
显示屏本体损坏：液晶屏受到外力撞击导致玻璃破裂、内部液晶分子排列紊乱，或背光灯管老化，均会造成局部或整体显示异常。
主板/驱动板故障：主板上的显示驱动芯片（IC）损坏、显存虚焊，或逻辑控制板上的贴片电容漏电/击穿，会导致。

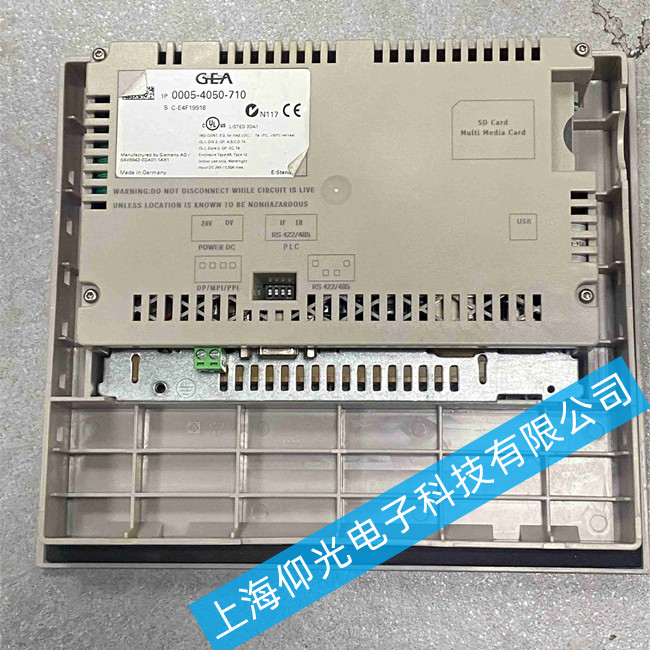

GEA触摸屏核心维修案例：逻辑板贴片电容漏电
根据维修实践，GEA 0005-4050-710型号的花屏故障有时并非由大元件损坏引起，而是逻辑控制板上的微小贴片电容失效所致。
故障现象：屏幕显示杂乱无章的色块或条纹，重启无效。
检测方法：使用万用表电阻档测量逻辑板上信号处理电路附近的贴片电容。若发现某只电容的正反向电阻值均异常偏小（接近短路），则说明该电容已严重漏电。

修复操作：使用热风枪小心吹下损坏的贴片电容，更换为同规格（相同容值和耐压值）的新电容。修复后花屏现象即可消失。

GEA触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
