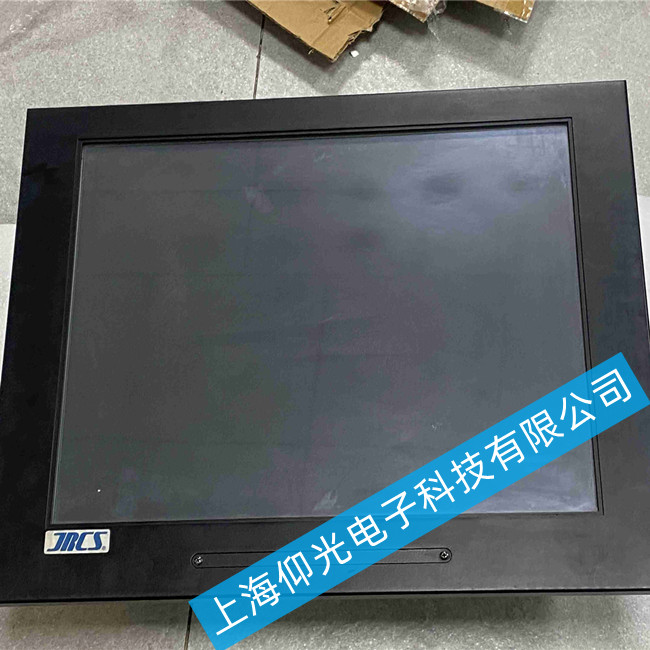

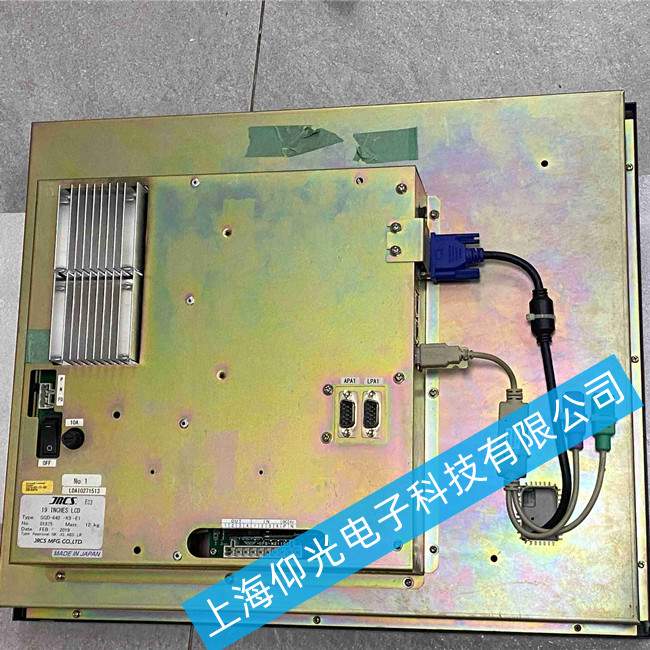

JRCS触摸屏维修SGD-640-AF-1B黑屏故障维修方法
一、 故障现象描述
JRCS SGD-640-AF-1B 触摸屏在接通电源后，屏幕无任何显示（黑屏），但设备运行指示灯可能亮起或闪烁。该故障通常表现为完全无背光、无图像，或仅有微弱光栅但无字符显示。
二、 故障原因分析
根据工业触摸屏的工作原理，黑屏故障通常由以下三个核心模块引起：
电源模块故障：外部供电异常或内部电源板损坏，导致主控板及背光系统无法获得正常工作电压。
背光系统故障：高压板（逆变器）损坏或背光灯管老化/烧毁，导致屏幕无法点亮。
主控板故障：CPU、内存或显示驱动芯片损坏，导致系统无法启动或无法输出显示信号。
三、 维修步骤与方法
第一步：外部检查与初步诊断
检查供电：确认外部输入电压是否为设备要求的规格（通常为24V DC），检查电源线是否接触良好，排除外部电源适配器故障。
观察指示灯：上电后观察设备运行指示灯状态。若指示灯不亮，重点排查电源模块；若指示灯亮但屏幕不亮，重点排查背光系统或主控板。
第二步：内部模块检测（需拆机）
1. 电源板检测
检测点：使用万用表测量电源板输出端的关键电压，如+5V、+12V、+24V等。
常见故障：
保险丝熔断：通常由后级短路引起，需排查整流桥、开关管等元件。
电容鼓包/漏液：长期高温导致电解电容失效，更换同规格电容。
稳压芯片损坏：输出电压异常或无输出，需更换稳压IC。
JRCS触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
