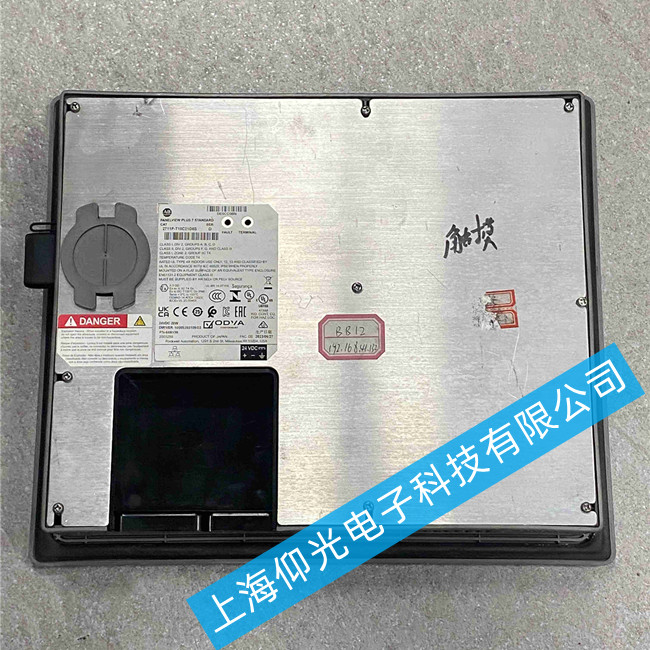

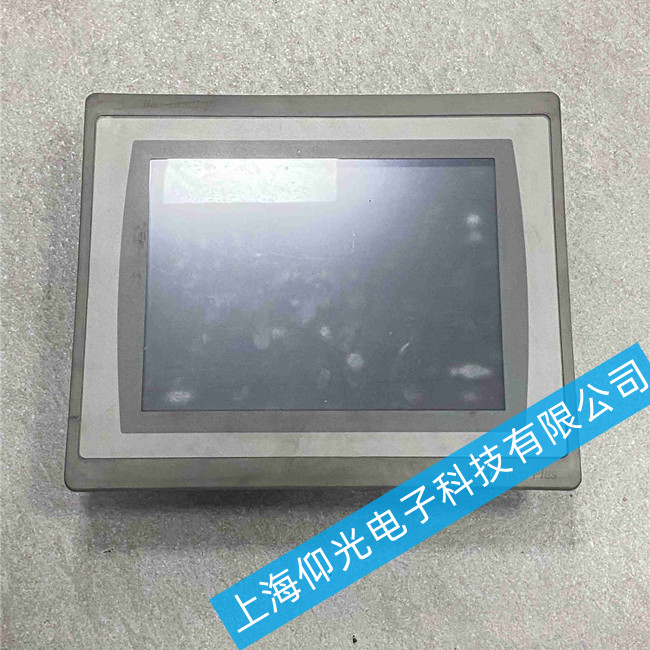

AB触摸屏维修2711P-T10C21D8S电源板故障维修方法
AB触摸屏维修故障诊断流程
1. 外观检查
拆开触摸屏外壳，取出电源板。首先进行目视检查：
保险丝：检查保险丝是否熔断、发黑。若熔断，说明后级存在严重短路。
电解电容：观察电容顶部是否鼓包、漏液，引脚是否有锈蚀。
功率器件：检查开关管（MOSFET）、整流桥等是否有炸裂、烧焦痕迹。
PCB板：检查是否有烧黑的铜箔、断裂的走线或虚焊点。
2. 静态电阻测量（在路测量）
在不通电的情况下，使用万用表电阻档测量关键点的对地电阻，判断是否存在短路：
输入端：测量整流桥后的滤波电容两端电阻。若阻值极小（接近0Ω），说明整流桥或开关管击穿。
输出端：测量各输出电压端（如+5V、+24V）对地电阻。若某一路阻值异常低，说明该路负载或滤波电容短路。
3. 通电测试（推荐使用维修电源）
若静态测量无明显短路，可尝试通电测试。建议使用带电流限制的可调维修电源，将电压调至设备额定输入电压（如24V DC），串入电源板输入端。
观察电流：若电流瞬间过大（超过设备额定电流），说明仍有短路，需立即断电。

测量输出电压：若电流正常，使用万用表测量各输出端电压是否正常。若某路无输出或电压偏低，则重点排查该路。

AB触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
