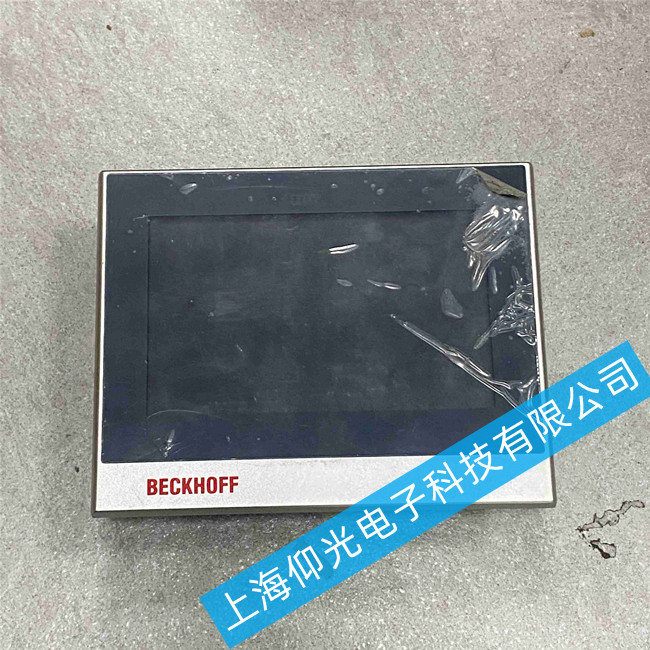

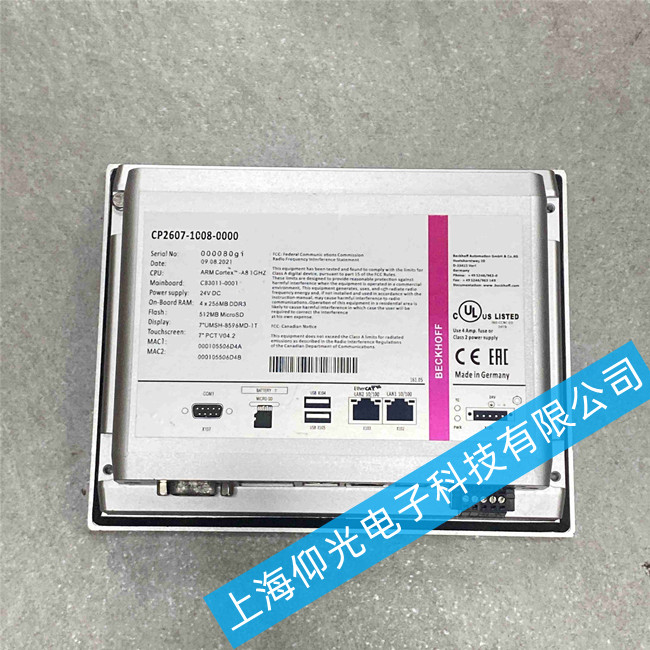

倍福触摸屏维修CP2607-1008-0000有背光无显示字维修
一、 故障现象与核心判断
故障特征：设备上电后，屏幕有均匀的背光亮起（通常为白色或淡蓝色），但屏幕中央无任何文字、图标或系统界面。部分情况下，触摸功能可能同时失效。
核心判断：有背光说明背光模组（LED灯条）及高压驱动电路基本正常，故障主要集中在显示信号传输链路或图像处理核心。
二、 故障原因深度分析
根据倍福触摸屏的硬件结构，导致“有背光无显示”的主要原因如下：
主板故障（核心原因）：主板上的CPU、内存或显示控制芯片（Scaler）损坏或虚焊，导致无法生成图像信号。这是工业现场最常见的故障点，通常由长期高温运行或电压波动引起。
屏线接触不良：连接主板与液晶屏的LVDS排线（屏线）松动、氧化或断裂，导致信号无法传输至屏幕。
液晶屏驱动板（T-CON板）故障：位于液晶屏侧边的驱动板损坏，无法将主板送来的信号转换为像素点显示。
软件/固件异常：极少数情况下，系统固件崩溃或程序冲突可能导致系统“假死”，表现为黑屏但有背光。
三、 维修步骤详解
第一步：外部排查与软件复位
检查连接：确认触摸屏与PLC或工控机之间的通信线连接牢固，无松动。
电源检测：使用万用表测量输入电压（通常为24V DC），确保电压稳定在22.8V-25.2V范围内，排除电源波动导致的异常。
强制重启：尝试切断电源，等待1分钟后重新上电，观察是否能进入系统。若偶尔能显示，则可能存在虚焊问题。

固件恢复：如果设备支持，尝试通过TwinCAT软件或专用工具对触摸屏进行固件恢复或重新下载程序。

倍福触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
