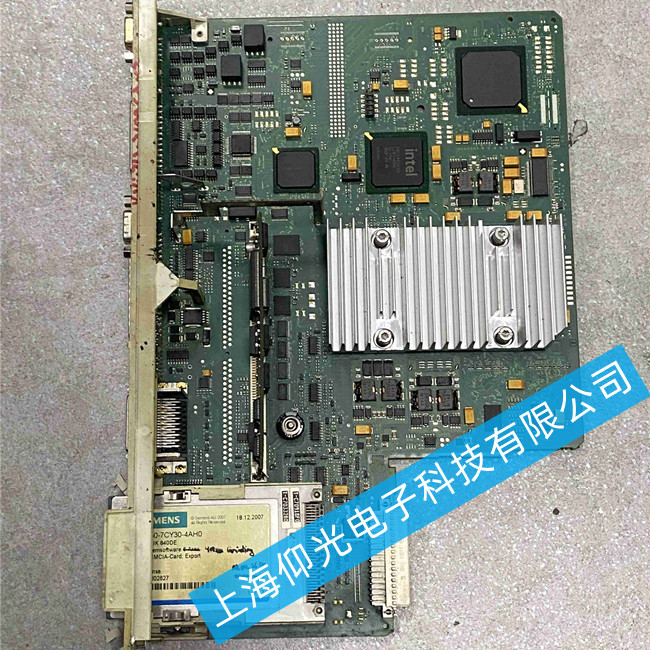

西门子数控主板维修6FC5356-0BB15-0AB0通讯故障维修
西门子数控主板通讯故障常见原因分析
1. 硬件连接问题

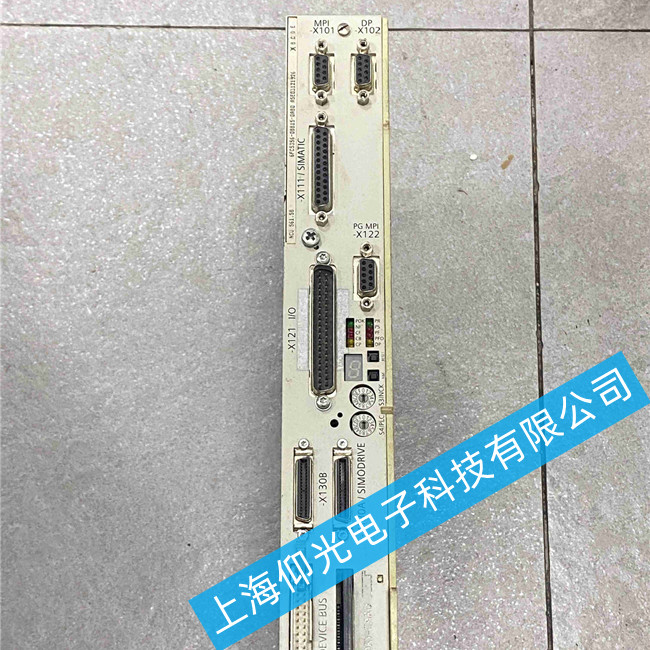

接口松动或氧化：主板上的X101（MPI/OPI接口）、X102（MPI接口）或X111（PROFIBUS-DP接口）连接器松动，或针脚因环境潮湿氧化导致接触不良。
线缆损坏：连接操作面板、MCP（机床控制面板）或驱动单元的通讯电缆因长期弯折、挤压导致内部断线或屏蔽层破损，引发信号干扰。
终端电阻设置错误：在PROFIBUS或MPI网络的两端，终端电阻未设置为“ON”，导致信号反射，通讯中断。
2. 硬件模块故障
主板内部元件损坏：主板上的通讯接口芯片（如RS485收发器）、背板总线连接器或电源管理芯片因过压、过热或老化损坏，导致通讯功能失效。
内存条故障：主板上的SDRAM内存条接触不良或损坏，导致系统无法加载NCK数据，表现为通讯超时。
3. 软件与参数配置
数据丢失或混乱：系统电池电量耗尽或受到强电磁干扰，导致机床数据（Machine Data）或PLC程序丢失，系统无法建立通讯连接。
节点地址冲突：MPI网络中的节点地址设置重复，或与硬件组态不匹配，导致总线冲突
三、 维修步骤与排查方法
第一步：外观与物理检查
断电操作：关闭系统总电源，佩戴防静电手环，防止静电击穿主板元件。
接口检查：目视检查所有通讯接口（X101, X102, X111）是否有针脚弯曲、氧化或松动。重新插拔所有连接线缆，确保插接到位。

线缆测试：使用万用表测量通讯线缆的通断，检查屏蔽层是否接地良好。对于PROFIBUS电缆，需检查A/B线是否接反

西门子数控主板维修常见故障：模块炸，带不动负载，主轴准备未绪，无使能，使能不上，驱动器未使能，编码器报警故障，主轴驱动模块报警，输出电压低，红色灯亮，无显示，缺相,输出控制点坏，使能不正常，报故障，不能启动、过流、过压、欠压、过热、过载、输出不平衡、无显示、开关电源损坏、模块损坏、接地故障、不能调速、限流运行,Z轴报警，X轴无法使能，Y轴短期内驱动故障维修，驱动电机变频器出错，轴伺服故障，伺服电机不转等等故障维修。
