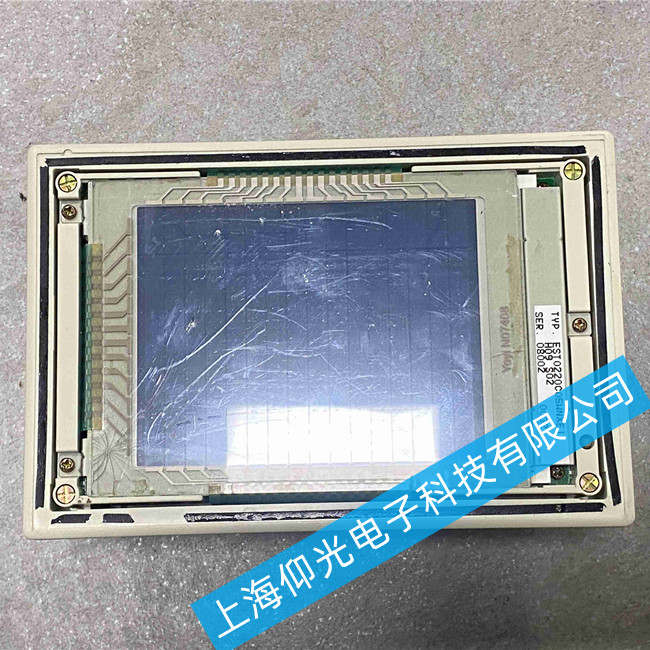

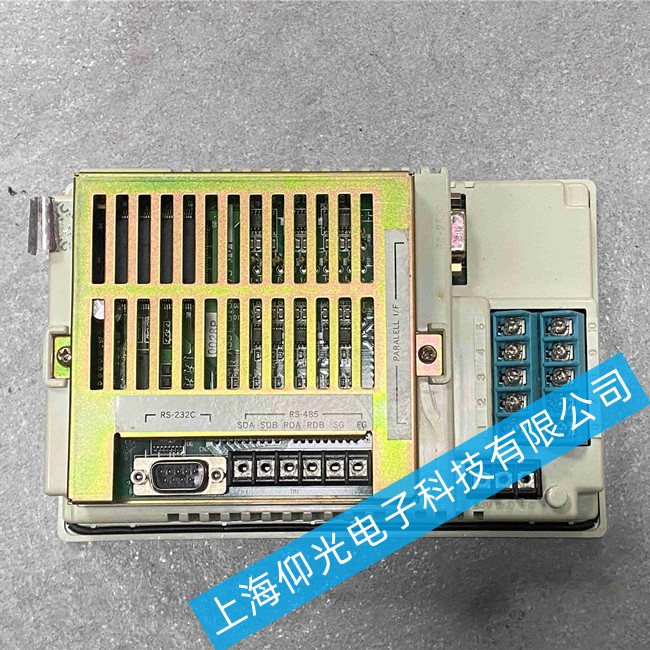

山武触摸屏维修EST0220C05WNXE1背光暗故障维修
山武触摸屏维修操作：核心步骤拆解
安全第一：操作前务必断电并释放人体静电（佩戴防静电手环），液晶屏玻璃极其脆弱，受力不均易碎。
步骤1：拆解与内部观察
外壳拆卸：使用T系列螺丝刀（常见T5、T6）卸下后盖螺丝，小心撬开塑料卡扣。注意排线位置，拍照记录所有连接器走向。
目视检查：重点观察电源板/驱动板上的电解电容是否有顶部鼓包、漏液。背光暗常伴随电容容量衰减，导致供电滤波不良。
背光接口：找到连接液晶屏侧边或底部的背光排线（通常为2芯红黑线或白色FFC排线），检查接口是否有氧化、松动或烧灼痕迹。
步骤2：背光驱动电路检修
该型号背光驱动可能集成在主板上或为独立小板。
关键点电压测量：
输入电压（Vin）：测量驱动芯片供电脚，应为24V或12V（经DC-DC转换）。若异常，查前级保险丝和MOS管。
开启信号（BL_ON / EN）：正常为3.3V或5V高电平。若为0V，为主板未发出开启指令，需排查主板GPIO电路。
调光信号（PWM / ADJ）：应有脉冲或可变电压。若恒为低电平，背光会以最低亮度运行。
易损件更换：若发现电容鼓包（常见于100μF/35V规格），直接更换为耐高温105℃的优质品牌电容。检查驱动MOS管是否击穿。
步骤3：LED灯条检测与更换（终极方案）
若电路正常但背光仍暗或发黄，多为LED灯珠光衰或损坏。
单独测试：使用可调直流电源（限流设置），直接给灯条两端加电（注意正负极，红正黑负）。正常LED灯条应发出白光。若某颗灯珠微亮或不亮，即判定灯条老化。
更换操作：
风险提示：此步骤需分离液晶玻璃与背光模组，极易导致屏幕压伤或进灰，非专业人士慎行。
拆除屏金属边框，用吸盘轻轻抬起液晶玻璃，置于安全垫上。
取出导光板与扩散片，露出侧置或直下式LED灯条。

更换同规格灯条（注意长度、灯珠数量、色温需匹配）。安装时确保灯条与导光板入口紧密贴合，否则会出现边缘亮带或暗角。

山武触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
