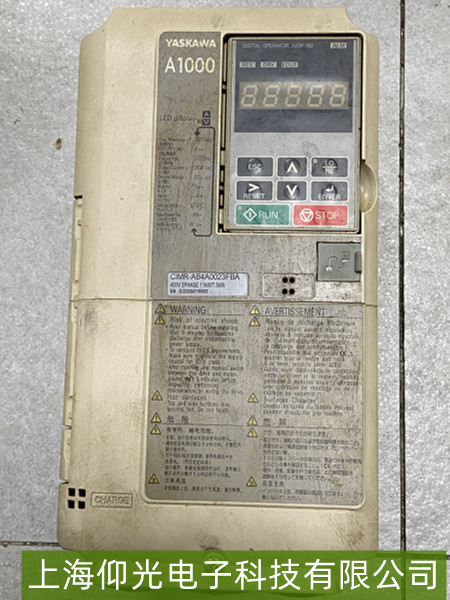

安川A1000变频器OC过流报警维修指南
安川A1000变频器出现“OC”（Over Current，过流）报警时，通常表示输出电流超过额定值的限定阈值（常见触发值为额定电流的150%-200%），可能由负载、电机、参数或硬件故障引发。以下是系统化的维修分析与解决方案：

一、故障触发原因分析

负载异常
电机所带机械负载突发卡死（如传送带堵转、风机叶轮卡滞），导致电机堵转电流激增；
负载惯性过大且减速时间设置过短（如重载电机快速停机时再生能量未及时释放）。

电机或接线问题
电机绕组短路/接地（如绝缘老化、受潮导致相间或对地短路）；
电机与变频器输出端子（U/V/W）连接松动、接触电阻过大，或动力线破损导致局部过热；
电机额定参数（电流、功率）与变频器输出能力不匹配（如小变频器带大电机）。

参数设置不当
加速/减速时间过短（电流上升过快触发保护）；
电流限幅值设置过低（默认值可能不适用于高惯性负载）；
载波频率过高（高频下开关损耗增大，可能引发局部过流）。

硬件故障
变频器输出模块（IGBT桥臂）损坏（如短路、驱动电路异常）；
电流检测电路故障（如霍尔传感器漂移、放大器失真，误报过流）；
散热不良导致模块温升过高（高温下器件性能下降，电流耐受能力降低）。

二、维修步骤与技巧
1. 基础排查与安全操作
断电检查：立即切断变频器电源，等待电容放电完毕（约5分钟），避免触电风险；
观察现象：记录OC报警时的运行状态（如启动阶段、加速中、恒速运行），判断是否与特定工况相关；
测量负载：手动盘动电机轴（断电状态下），确认负载是否卡死（若无法转动，需先解决机械问题）。

2. 电机与接线检测
绝缘测试：用500V兆欧表测量电机绕组对地及相间绝缘电阻（正常值＞1MΩ），若低于0.5MΩ则绕组可能受潮或短路，需烘干或更换电机；
接线检查：重新紧固U/V/W输出端子及电机接线（确保接触电阻＜0.1Ω），检查动力线有无破损、老化（尤其是靠近变频器侧的高频干扰段）。

3. 参数优化调整
关键参数复位：恢复出厂默认参数（谨慎操作，需备份原设置），重点检查：
加速时间（ACC）/减速时间（DEC）：根据负载惯性调整（如重载电机建议加速时间≥10-30秒）；
电流限幅值（CL）：适当提高默认限幅值（参考手册推荐范围，不超过额定电流的200%）；
载波频率（C/F）：若报警与高频噪音相关，可降低载波频率（如从默认15kHz降至8-10kHz）。

4. 硬件深度检测
电流传感器校准：检查变频器内部的电流检测霍尔元件（通常集成于输出模块），若怀疑漂移，可通过专业仪器校准或更换；
IGBT模块与驱动电路：使用万用表检测IGBT桥臂的正反向电阻（正常应为高阻值，若短路则电阻接近0Ω），驱动电路的驱动电压（通常为±15V左右，异常可能导致IGBT误导通）；
散热系统：清理散热风扇及风道灰尘，检查散热片温度（运行时模块温度应＜85℃，若过热需改善通风或更换散热部件）。

5. 保护功能验证
短接变频器控制端子“复位”信号（参考手册），尝试重新启动并观察是否复现OC报警；若报警消失但负载运行异常，需重点排查机械负载或电机本体问题。
