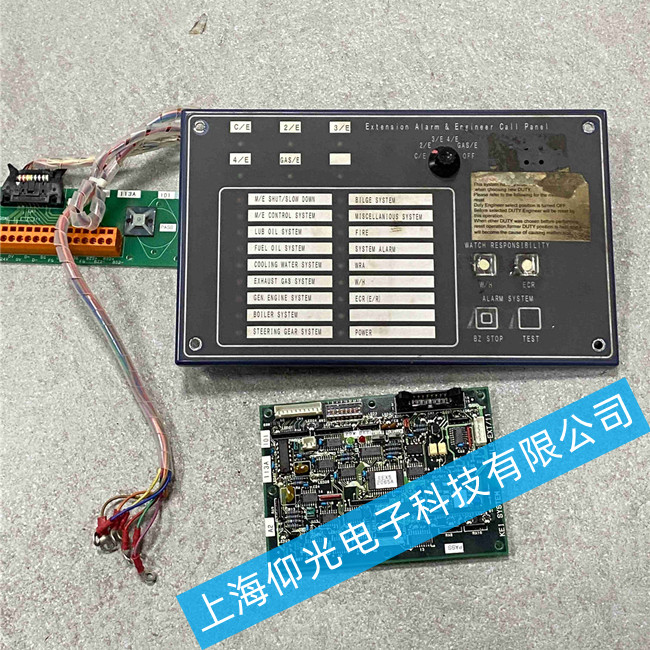

康士伯格遥控面板维修K2065-EXTER常见故障维修
康士伯格遥控面板常见故障分类与排查思路
1. 整机无电 / 面板不亮
现象：背光不亮、按键无反应、无任何显示。
排查步骤：
检查外部供电（通常 24 VDC）：用万用表测面板端子排“+24V”“0V”间电压，确认是否在 20–30 V 范围内；
检查保险管（若有）：多为面板内部或外部配电箱内的小电流（1–2 A）保险，替换前需查明烧断原因（短路、反接等）；
测量电源模块输出（若有 DC/DC 转换）：常见输出 +5 V、+3.3 V 给 CPU/显示，异常时需更换模块或整体板卡；
检查接地与屏蔽：接地不良可能导致电源纹波过大，引起 CPU 复位或死机。
2. 显示屏异常（花屏、缺笔、闪烁、全黑）
现象：
花屏/乱码：字符错乱、部分段码常亮/常灭；
缺笔：特定数字/符号的某一段不亮；
闪烁：显示时有时无，伴随背光抖动；
全黑但背光正常：有背光无内容。
排查重点：
连接排线：拔插显示屏排线（注意防静电），检查金手指是否氧化、弯曲，必要时用酒精清洗后重插；
对比度调节：部分 LCD 带电位器或软件菜单可调对比度，过低会导致“看似全黑”；
背光驱动：LED 背光电流过大或驱动芯片故障会引起闪烁，测量背光供电电压是否稳定；
主控板：若排线、对比度均正常，多为 CPU 或显示驱动芯片（如 HT1621 等）损坏，需更换板卡或返厂维修。
3. 按键失灵（单键/多键不灵、粘连）
现象：
个别按键需用力按才有效；
部分按键无反应；
按键“粘连”（松开后仍保持触发状态）。
原因与处理：
薄膜按键/导电橡胶老化：
拆开面板，取下按键膜，用酒精棉清洁导电碳点及 PCB 触点；
若碳点磨损严重，可尝试用导电银漆修补，或更换整片按键膜；
机械按键氧化：
用触点清洁剂喷入按键内部，反复按压以去除氧化层；
严重氧化时需更换按键开关；
PCB 走线腐蚀：
沿海环境易导致按键矩阵走线腐蚀断路，用万用表蜂鸣档逐段测量，飞线修复或更换板卡；
CPU 端口故障：
若同一矩阵行列多个按键均失灵，且外围电路正常，多为 CPU 端口内部损坏，需更换主控板。
4. 通信故障（“NO COMM”“---”显示）
现象：面板显示“NO COMM”“---”或类似通信中断提示，无法读取转速/舵角，操作无效。
排查流程：
检查通信线缆：
确认 CAN/RS‑485 线 A/B、+/- 极性正确，屏蔽层单端接地；
测量终端电阻（通常 120 Ω）是否接入，多节点时需首尾终端；
测量差分电压：
通信空闲时，CAN‑H/CAN‑L 间约 2.5 V，RS‑485 A/B 间约 ±200 mV 以内为正常；
若电压异常，逐段断开节点，定位短路/开路点；
面板配置：
确认面板地址、波特率与主控单元匹配（需通过配置工具或拨码开关设置）；
接口芯片：
通信芯片（如 SN65HVD23x、MAX485 等）易因浪涌损坏，替换前需检查外围保护电路（TVS、共模电感等）。
5. 指示灯异常（常亮/不亮/闪烁）
现象：
指示灯常亮不灭；
该亮时不亮；
不规则闪烁。
处理：
LED 本身损坏：用万用表二极管档测量 LED 正向压降（约 1.8–2.2 V），异常则更换；
驱动三极管/限流电阻：
测量 LED 阳极电压（通常由 IO 口经三极管驱动），若控制信号正常但无输出，更换三极管或电阻；
CPU 输出异常：
若多个指示灯同时故障，且外围元件正常，需怀疑 CPU 端口或程序跑飞，重启或更换主控板。
6. 摇杆/操纵杆故障（无输出、卡滞、漂移）
现象：
摇杆操作无响应；
中位漂移（零位时有输出）；
机械卡滞、回中不良。
排查：
电位器/霍尔传感器：
测量摇杆输出（通常 0–5 V 或 4–20 mA）是否随角度线性变化，跳变/断路时需更换传感器模块；
机械结构：
清理积尘、油泥，检查弹簧回中机构是否卡死；
AD 采样电路：
若传感器输出正常但面板读数异常，检查运放、滤波电容及 AD 参考电压，必要时更换主控板。
康士伯格遥控面板触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
