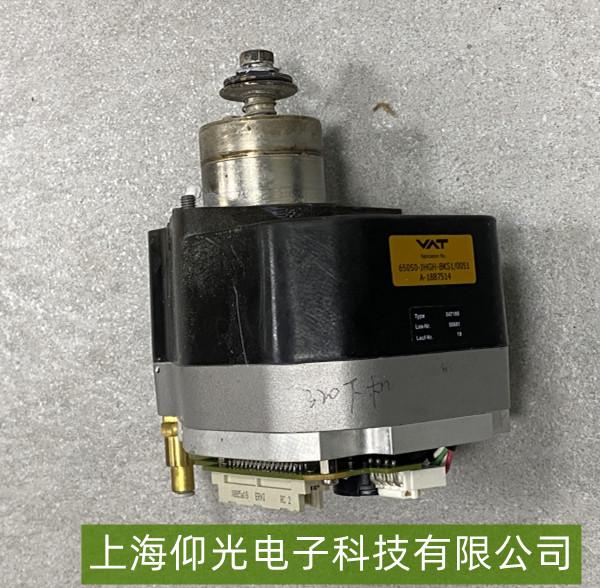

VAT 摆阀控制器过载报警维修

一、过载报警核心原因分析
VAT摆阀控制器过载报警（常见代码如“OL”“OVERLOAD”或类似提示）通常与驱动负载异常、电气元件故障或控制参数错误相关，具体原因包括：

机械负载过重：摆阀阀芯卡死、传动机构机械阻力过大（如阀杆锈蚀、密封件粘连）、执行机构（如气缸/电机）负载超出控制器额定驱动能力；

电气过流：控制器内部功率模块（如MOSFET/IGBT）、驱动电路短路，或摆阀电机/执行器绕组短路，导致电流超过保护阈值；

参数设置不当：电流限幅值设置过低、加速/减速时间过短（导致启停瞬间电流峰值超标），或控制器与摆阀规格不匹配（如低功率控制器驱动大扭矩阀门）；

散热或环境问题：控制器长时间运行导致内部温度过高（散热风扇故障或通风不良），热保护电路触发过载报警；

传感器或反馈异常：电流检测传感器（如霍尔传感器）漂移或损坏，误报过载信号；或编码器反馈异常（若摆阀带位置反馈），导致控制器误判负载状态。


二、基础排查步骤

观察机械状态
断电后手动尝试转动摆阀阀芯（或操作执行机构）：若阀芯卡死、阻力极大（如因杂质堆积、密封件老化粘连），说明机械负载异常，需清洁阀芯、润滑传动部件（如阀杆涂抹硅脂）或更换密封件；
检查摆阀与控制器的连接机构（如联轴器、连杆）是否松动或变形，避免额外机械阻力。

检查电气连接与供电
断开电源，检查控制器与摆阀电机/执行器的连接线（如动力线、信号线）是否松动、虚接或破损（重点检查端子排、插头针脚）；
用万用表测量控制器输入电源电压（如24V DC、220V AC，参考铭牌），确认电压在额定范围内（波动不超过±10%）；若电压异常，排查电源模块或外部供电线路。

观察报警细节
记录报警代码（如“OL1”“OL2”可能区分电流过载/热过载）及触发时机（如启动瞬间、运行中突然报警）；部分VAT控制器会显示实时电流值，对比额定电流（参考说明书），若运行电流远超标称值（如≥120%额定电流），确认负载或电路异常。

简单功能测试
若控制器支持“手动模式”或“低速测试”，尝试以最低速度/负载运行摆阀，观察是否仍报警——若低负载正常，说明原负载或参数设置问题；若依旧报警，可能为电气元件故障。


三、深度维修方法
若基础排查未解决，需进一步检测硬件或调整配置：

检测电气元件
使用万用表或绝缘电阻表检测功率模块（如MOSFET桥臂、IGBT）通断状态（正常应有特定阻值，短路时阻值接近0Ω，断路时为无穷大）；
检查电流传感器（如霍尔传感器）输出信号（正常应为与负载电流成比例的电压/电流值，若信号漂移或无输出，需校准或更换）；
若怀疑电机/执行器绕组短路，用钳形电流表测量运行电流（三相电机需检查三相平衡性，偏差＞10%需维修电机）。

检查控制参数与程序
通过控制器编程界面（如VAT专用软件或按键菜单）核对电流限幅值（如“Current Limit”参数）、加速/减速时间（如“Accel Time”“Decel Time”），调整至与摆阀负载特性匹配（参考说明书推荐值）；
若控制器支持“故障复位”功能，清除当前报警后重新测试，观察是否复现；若频繁报警，需检查热保护电路（如温度传感器是否误报高温）。

硬件更换与维修
若检测到功率模块、电流传感器或驱动电路损坏（如元件烧焦、焊点脱焊），需更换原厂兼容元件（非原厂件可能导致参数不匹配）；
对于散热问题，清洁控制器散热风扇、检查通风孔是否堵塞，必要时加装散热片或改善安装环境（如避免阳光直射、高温环境）。
