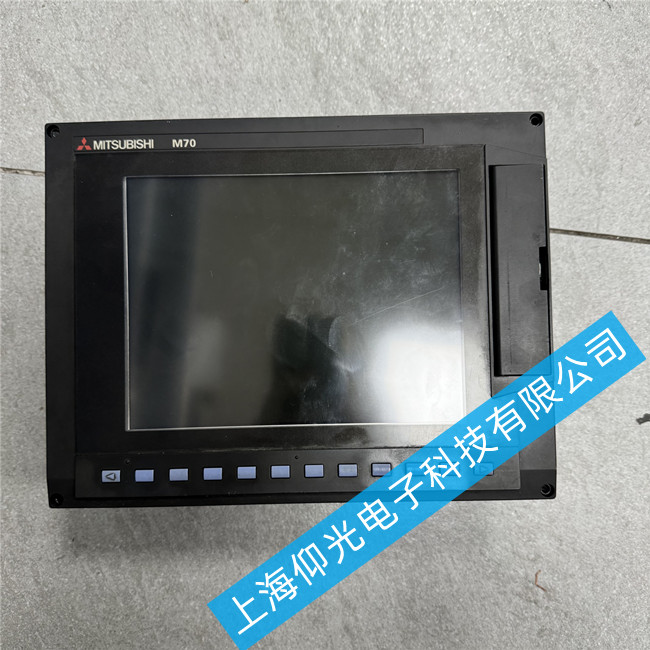

三菱数控系统主机维修FCA70P-2BV暗屏故障维修指南
FCA70P-2BV主机暗屏故障的常见具体原因：
背光灯管老化或损坏：长期使用后灯管寿命耗尽，亮度下降直至不亮
背光驱动电路故障：高压逆变器损坏、驱动芯片故障、MOS管烧毁
电源板输出异常：24V背光供电缺失或电压过低
背光控制信号问题：主板未发出BL-ON（背光开启）或DIM（调光）信号
连接排线接触不良：背光排线氧化、松动或断裂
背光保护电路误动作：过压/过流保护触发，导致背光关闭
三菱数控系统系统化维修步骤
第一步：外观检查与初步诊断
操作流程：
断电检查：关闭主机总电源，拔掉所有连接线缆
外观观察：检查主机外壳有无变形、烧焦痕迹，闻有无焦糊味
连接线检查：检查背光排线、电源线是否松动、氧化、断裂
重新插拔测试：将背光排线、电源线重新插拔一次，确保接触良好
上电测试：重新上电，观察故障是否消失（部分接触不良问题可解决）
第二步：电源供电检测
检测要点（需在断电状态下进行）：
测量电源板输出：找到电源板输出接口，用万用表直流电压档测量：
24V背光供电端（FCA70P-2BV通常为24V供电）
5V/12V系统供电端
接地端选择电源板GND测试点
判断标准：
24V电压应在23.5-24.5V范围内
电压过低或为0，说明电源板故障
电压正常，则故障在背光驱动板或灯管
保险丝检查：检查电源板上的保险丝是否熔断，如熔断需检查后级电路有无短路
