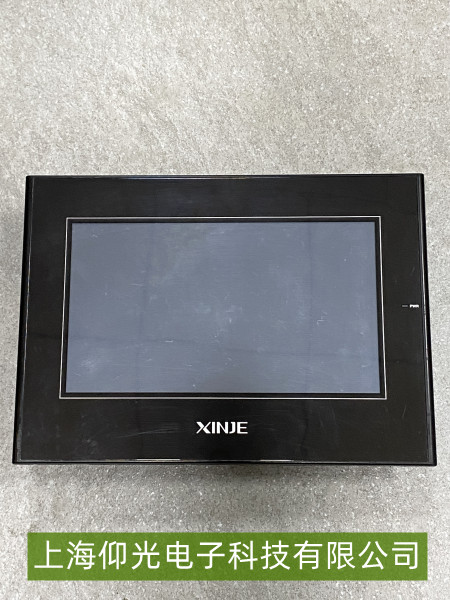

信捷触摸屏通讯中断故障快速修复
一、基础检查与快速定位
物理连接确认
线缆检查：立即查看触摸屏与PLC/控制器之间的通讯线（如RS485、RS232或以太网线）是否松动、脱落或弯折（尤其是接口处）。若为端子排连接，检查螺丝是否紧固；若为插头（如DB9、RJ45），重新插拔确保接触良好。
线缆完整性：观察线缆外皮是否有破损、压痕或鼠咬痕迹，必要时用万用表测通断（如RS485的A/B线、以太网的TX/RX线），短路或断路需更换线缆。
电源与设备状态
确认触摸屏和PLC均已上电，且电源电压稳定（如触摸屏标定24V DC，实测偏差不超过±10%）。若触摸屏黑屏或无背光，优先排查电源模块故障。
检查设备指示灯：信捷触摸屏通常有通讯状态指示灯（如COM灯），正常通讯时应闪烁；若常灭或常亮红灯，提示通讯异常。
二、常见故障原因及快速修复步骤
1. 通讯参数不匹配
问题：触摸屏与PLC的通讯协议（如Modbus RTU、自由口）、波特率（如9600/19200）、数据位（8位）、停止位（1位）、校验位（无/奇/偶）设置不一致。
修复：进入触摸屏工程下载软件（如信捷TG Designer），检查通讯参数配置是否与PLC端完全一致（重点核对波特率和协议类型）。修改后重新下载工程并重启设备。
2. 通讯端口或模式错误
问题：触摸屏可能通过多个通讯口（如COM1/COM2、以太网口）连接PLC，若选错端口或模式（如RS485误接为RS232），会导致中断。
修复：确认工程中设置的通讯端口（如COM1对应RS485接口）与实际接线一致；若使用以太网通讯，检查IP地址是否在同一网段（如触摸屏IP：192.168.1.10，PLC IP：192.168.1.20），子网掩码需匹配。
3. 干扰或接地问题
问题：强电线路（如380V动力线）与通讯线平行敷设，或未接地，会导致信号干扰（表现为通讯时断时续）。
修复：将通讯线与动力线分开走线（间隔≥30cm），或使用屏蔽双绞线（RS485）并确保屏蔽层单端接地（接触摸屏外壳或PLC柜地）。若现场干扰严重，可加装磁环或信号隔离器。
4. 设备硬件故障
问题：触摸屏通讯接口（如RS485芯片损坏）、PLC通讯模块（如串口故障）或中间转换器（如485转232模块）异常。
修复：尝试用备用通讯线或更换通讯模块（如将RS485直连改为通过隔离器中转）；若其他设备（如另一台触摸屏）与该PLC通讯正常，则原触摸屏通讯接口可能损坏，需返厂维修。
三、快速验证与恢复
完成上述调整后，按以下步骤验证：
重新上电触摸屏和PLC，观察通讯指示灯状态（应规律闪烁）。
在触摸屏工程中尝试“在线监控”或“数据刷新”，确认能否读取PLC变量（如输入点状态、寄存器数值）。
若仍中断，可尝试恢复触摸屏出厂通讯默认参数（需备份工程），重新配置后下载。
