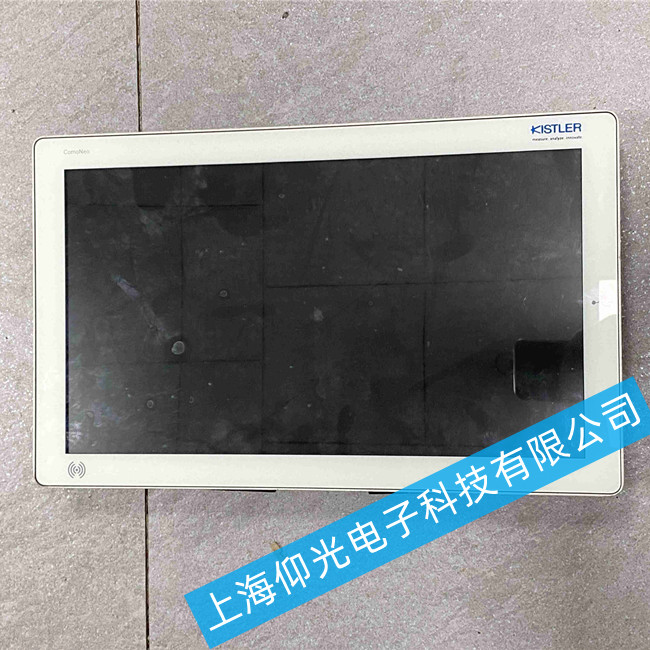

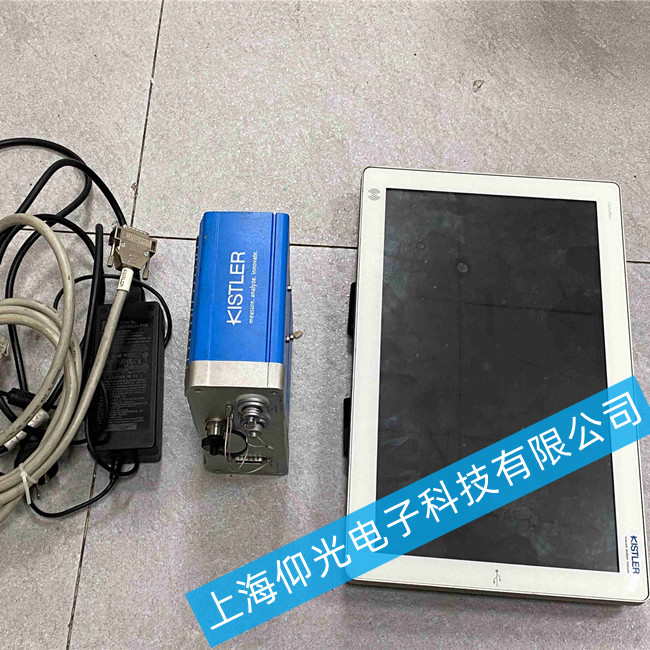

奇石乐触摸屏维修5637A1无显示故障维修方法
奇石乐触摸屏无显示故障逐级排查流程
1 第一步：电源与外部连接检查
输入电源
测量 AC 220V 插座电压（正常 198–242V），检查空开、接触器是否跳闸。
确认电源适配器/开关电源型号匹配（典型 24V DC 或 12V DC，参考 5637A1 铭牌）。
输出直流
万用表直流档测适配器输出端：空载电压应在标称值 ±10% 内（如 24V±2.4V），带载后压降≤5%。
若电压为 0 或大幅波动，更换适配器；若适配器正常但接入屏后电压拉低，怀疑屏内短路。
线缆与接
检查电源插头、DC 输入端子是否氧化、松动，重新插拔并锁紧。
目视信号线（VGA/DP、串口、以太网）有无压伤、断芯，必要时替换测试。
2 第二步：指示灯状态与背光判断
5637A1 通常带电源/状态指示灯（绿/红 LED）：
指示灯不亮：电源未送达或主板初级短路（继续 3.3 节）。
指示灯亮但无显示：
强光斜视屏幕：若有微弱字符（需遮光观察），则为背光故障（高压板/灯管）。
完全无字符：重点查显示排线、主板视频输出、液晶屏驱动。
指示灯闪烁异常：参考手册代码（如快闪 3 次报错），可能为固件或主板故障。
3 第三步（拆机慎行）：内部电源与主板初级
警告：拆机需具备电工基础，误操作可能扩大故障！建议记录螺丝位置、拍照布线。
开壳检查
断开所有外接线，拆后盖螺丝，观察板卡有无烧焦、电容鼓包、保险丝熔断。
5637A1 内部通常含：开关电源模块、主板、逆变器（高压板）、液晶屏+排线。
保险与初级短路
用电阻档测 AC 输入端保险（通常贴片或玻璃管）：阻值应接近 0Ω；若开路，更换同规格保险（先查后级有无短路）。
测整流桥输出端对地电阻：红表笔接+，黑表笔接地，正常数百 Ω 以上；若阻值几 Ω 或为 0，怀疑滤波电容、开关管、整流桥击穿。
次级直流输出
找到主板 5V/3.3V 等测试点（通常标有 TP5V、TP3V3），上电测电压：
5V 异常：查 DC-DC 芯片及外围电感、电容；
3.3V 异常：多为芯片或负载短路（可断开后级负载判断）。
若次级无输出但初级正常，重点查反馈光耦、基准 IC（如 TL431）。
4 第四步：显示通道排查（背光/排线/液晶）
背光系统
测逆变器输入电压（通常 12V/24V）：若无电压，查主板供电线路；
测逆变器开启信号（ON/OFF、BL-ON）：正常为 3–5V（受主板控制），若为 0V 且拉低，怀疑主板故障；
若输入电压+开启信号正常但无高压输出，更换逆变器或整体背光模组。
显示排线
断开屏线（LVDS/FPC），观察金手指有无氧化、弯曲，用酒精+无尘布清洁后重插。
检查排线锁扣是否扣紧，避免虚接（常见“时好时坏”无显）。
若有备用屏线，替换测试；无备用时可轻微弯折排线（通电状态），若显示闪动则确认为排线故障。
液晶屏与驱动板
外接测试仪或另一台主机：若仍无显示，基本判定液晶屏或驱动 COF/TAB 损坏（需换屏）；
若外接正常但 5637A1 自身无输出，重点查主板 GPU 部分、视频接口芯片。
5 第五步：主板与固件
BIOS/固件异常
观察启动瞬间：有无 LOGO 闪现后黑屏？可能固件校验失败或程序丢失。
通过串/TTL 查看打印信息：若卡在“Boot…”或报内存错误，需刷写固件（需官方包+烧录工具）。
主板关键信号
时钟：测晶振两脚电压（通常 0.8–1.6V），若有示波器看波形（正弦 24MHz 等）；
复位：RESET 信号应为高电平（3.3V），开机瞬间有低脉冲；
内存/Flash：测数据线对地电阻（应对称），若某组明显偏低，怀疑芯片或 PCB 短路。
温度与虚焊
热风枪 200–250℃ 对主芯片、内存、电源 IC 轻微加热：若短暂恢复正常，需 BGA 重焊或更换；
注意：加热需控制时间，避免烤焦塑料件。
