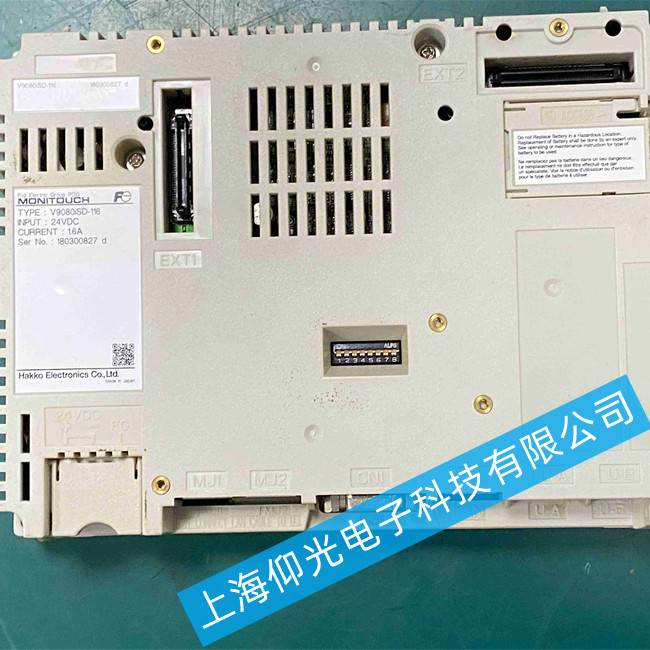

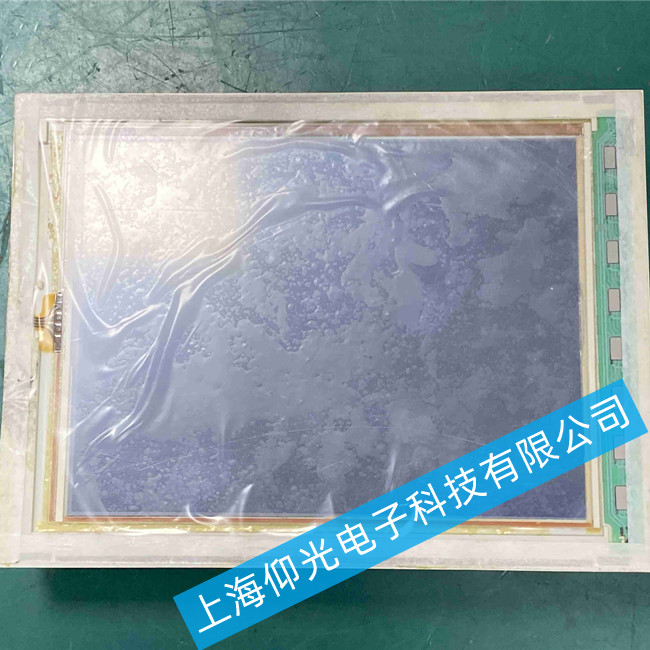

富士触摸屏维修V9080iSD-1显示内容错乱故障维修
富士触摸屏维修现场排查流程（“先软后硬”原则）
步骤 1：基础检查与安全准备
断电后测量输入电压：DC24V±10%（21–26.4V），空载纹波＜100mV。
检查接地：PE 端子电阻≤4Ω，避免浮地引入干扰。
备份工程：通过 CF 卡或上位机软件（如 FUJI HMI Designer）完整导出当前程序。
步骤 2：软件层面快速验证
重启并观察：冷启动（断电 30s 再上电）后，若乱码消失且能稳定运行一段时间，重点排查电源/干扰；若立即复现，倾向程序或硬件问题。
恢复出厂设置：
进入系统菜单 → Maintenance → Initialize（注意：此操作会清除所有工程和配方）。
若恢复后显示正常（仅系统默认画面），则确认原工程文件损坏或配置冲突。
重装工程：
使用备份工程重新下载，或从源项目编译后下载。
对比 PLC 地址表：确认 HMI 中按钮、数值显示地址与 PLC 程序一致。
更新固件：从富士官网下载对应型号最新固件，通过 CF 卡升级（需确保供电稳定）。
步骤 3：硬件连接与干扰排查
检查所有连接器：
屏线：LVDS 接口重新拔插，观察金手指有无氧化、弯曲。
触摸 FPC：按压接口确认接触，必要时用无水酒精清洗。
电源端子：紧固螺丝，避免虚接打火。
隔离干扰源：
临时为触摸屏单独供电（隔离变压器或稳压源），若故障消失，说明原电源质量差或共地干扰。
信号线与动力线分开走线，交叉时成 90°，必要时加磁环。
更换 CF 卡：使用原装或工业级 CF 卡，格式化后重装工程测试。
步骤 4：主板级深度检测（需拆机，谨慎操作）
目检主板：观察电容是否鼓包、芯片周边有无助焊剂残留、BGA 焊点有无裂纹（需放大镜）。
测量关键电压：
+5V_STBY（待机）：正常 5.0±0.1V。
+3.3V_CORE（核心）：3.3±0.05V，纹波＜50mV。
+1.8V_DDR（内存）：1.8±0.03V。
任一电压异常需追查 DC-DC 电路（MOSFET、电感、滤波电容）。

内存测试：运行内存测试程序（如有），或长时间满负荷运行工程观察是否死机频发。

  富士触摸屏维修常见故障：液晶屏老化亮度不够提高亮度、上电花屏、白屏、黑屏、蓝屏，不正常开机、不能触摸、触摸不准，按触摸屏无反应或反应慢、内容错乱、进不了系统界面、无背光、背光暗、有背光无字符、不能通信、按键无反应或损坏，电源板、高压板故障，液晶屏、主板坏等等。
