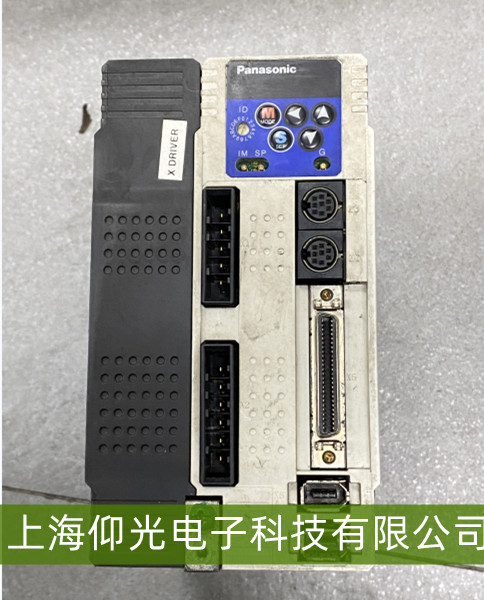

松下 MINAS A4 伺服驱动器无输出扭矩故障维修
一、故障现象特征
松下 MINAS A4 伺服驱动器在接收到运动指令（如 PLC 或上位机发送的脉冲/模拟量信号）后，伺服电机无实际扭矩输出，表现为电机不转动、负载静止（如机械臂卡滞、传送带停转），但驱动器可能无报警代码（或显示“无异常”状态），仅通过观察电机状态或负载反馈发现异常。部分情况下，驱动器面板可能提示“扭矩限制”“使能未激活”等隐性提示。
使能与控制信号问题：驱动器的“使能信号”（EN）未有效激活（如外部继电器触点未闭合、PLC 输出信号未传递到驱动器使能端子），或控制模式设置错误（如脉冲指令模式与驱动器配置不匹配）；扭矩限制参数（如“转矩上限”）被设置为 0% 或过低值。
接线与硬件故障：驱动器与电机的动力线（U/V/W 相）或编码器线连接松动、断路或极性接反（如 U/V/W 相序错误导致电机堵转）；驱动器内部功率模块（如 IGBT 桥臂）损坏，无法输出 PWM 调制的高频电压驱动电机。
参数配置错误：伺服驱动器的基本参数（如电机型号、额定电流/电压）未正确设置（与实际连接的 MINAS A4 电机规格不匹配），或增益参数（如速度环/位置环增益）异常导致系统不稳定，驱动器主动抑制扭矩输出。
三、诊断与维修步骤
基础检查：
确认驱动器的“使能信号”端子（通常标注为 EN 或 SON）电压是否正常（一般为 24V DC 高电平有效，需用万用表测量端子间电压是否达到 24V）；检查控制模式（如脉冲+方向、模拟量电压控制）是否与上位机指令一致（通过驱动器面板或调试软件查看当前模式设置）。
检查扭矩限制参数（如“Pr0.08 转矩限制”或类似代码），确保其值大于 0%（通常设为 100% 或根据负载需求调整）。
接线与硬件检测：
断电后重新插拔驱动器与电机的动力线（U/V/W）和编码器线，确保端子紧固无氧化；用万用表测量动力线通断（U/V/W 相间电阻应平衡，电机绕组正常阻值参考说明书），并检查相序（若电机反转但无扭矩，可能是相序错误，调整 U/V/W 接线顺序）。
观察驱动器散热风扇是否运转（过热可能导致保护性降扭），检查功率模块（如 IGBT 散热片）是否有过热痕迹（如变色、异味），必要时通过专业仪器检测功率器件导通性。
参数与保护功能排查：
通过驱动器操作面板或专用软件（如松下 MINAS A4 调试工具）检查电机型号参数（如“Pr0.01 电机类型”需与实际电机铭牌一致），并恢复默认参数后重新自学习（部分型号需执行“电机调谐”操作以匹配编码器反馈）。
查看驱动器隐藏报警记录（部分无显式报警但会记录故障代码），如过流（OC）、过压（OV）等，若存在则针对性处理（如清理电机绕组短路点、检查制动电阻是否异常）。
