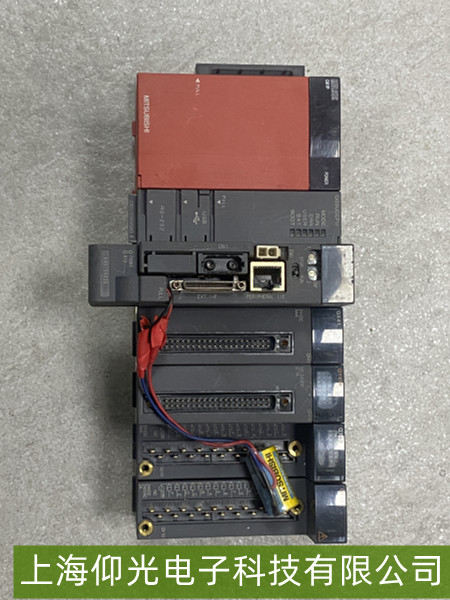

三菱PLC Q61P电源模块无输出故障维修指南
一、故障典型表现
三菱PLC Q61P电源模块无输出时，主要表现为：
PLC系统失电：连接该电源模块的PLC CPU、扩展模块等无工作电压（如CPU指示灯不亮、扩展模块无响应）；
输出电压为零：用万用表测量模块输出端子（如24V DC输出端）电压为0V（正常应为标称值，Q61P常见输出为5V DC/3A或24V DC/0.5A等，具体以型号为准）；
无电源指示：模块面板上的电源指示灯（如有）不亮，或指示灯异常（如闪烁后熄灭）。
二、基础排查步骤
输入电源检查
确认输入电压：Q61P需接入外部输入电源（通常为24V DC或100-240V AC，具体取决于模块型号，需查阅手册）。用万用表测量输入端子（如L/N或+/-）的电压是否在额定范围内（如AC输入需检查电压是否220V±10%，DC输入是否24V±5%）。若输入电压为0V或偏差过大，需排查上级电源（如开关电源、配电线路）。
检查输入接线：确认输入线缆无断路、虚接（如端子螺丝松动），且正负极/火线零线连接正确（反接可能导致模块损坏）。
模块外观与状态检查
物理损坏：观察模块是否有烧焦痕迹（如电容鼓包、PCB发黑）、异味或外壳裂痕，若有则可能内部电路已烧毁。
指示灯（如有）：部分Q61P模块带电源指示灯（绿色），若指示灯不亮，初步判断模块未得电或内部故障；若指示灯亮但无输出，可能是输出电路问题。
输出电路检测
测量输出电压：在模块输出端子（如+24V/GND）用万用表直流电压档测量，正常应有标称电压（如24V DC模块应输出24V±1V）。若输出为0V，可能是输出滤波电容失效、稳压芯片损坏或负载短路。
负载短路排查：断开模块所有输出负载（如PLC CPU、扩展模块），重新测量输出电压。若此时输出正常，说明负载侧存在短路（如CPU电源引脚击穿、扩展模块电路故障）；若仍无输出，则故障在模块内部。
内部关键元件检测
保险丝/保护电路：Q61P内部通常有输入保险丝或过流保护电路（如自恢复保险）。用万用表电阻档测量保险丝两端（正常应为导通，若阻值无穷大则熔断，需更换同规格保险丝）。
稳压与滤波元件：检查输出滤波电容（如电解电容）是否鼓包漏液（失效会导致输出电压不稳或无输出），稳压芯片（如7824等）是否有过热痕迹（可用红外测温仪检测，若温度异常高可能损坏）。
模块整体更换
若上述检测确认模块内部电路（如主控芯片、变压器）损坏，因Q61P为精密工业模块，非专业人员维修难度大，建议直接更换同型号（如Q61P-A1/A2等，需匹配输入输出规格）备件，并重新上电测试。
四、维修后验证
修复后需逐步验证：
先空载上电，测量输出端子电压是否符合标称值（如24V模块输出24V±1V）；
逐步接入负载（如CPU、扩展模块），观察模块是否持续稳定输出（无电压跌落或过热）；
检查PLC系统是否正常启动（如CPU指示灯亮起，程序可正常运行）。
