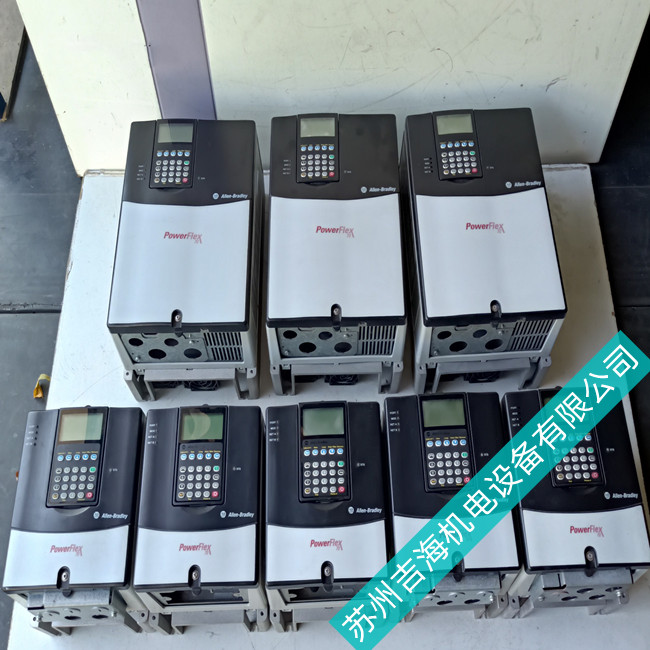

过流故障是AB变频器（如PowerFlex 40/525系列）运行中的高频故障，表现为面板报过流代码（如F001）、瞬间跳闸或无法启动，若不及时处理可能烧毁功率模块，影响生产。该故障多源于硬件损坏、负载异常或参数失配，需按规范流程定位根源，精准解决。
一、核心故障原因
内部硬件故障是主要诱因，功率模块（IGBT/MOS管）击穿、驱动电路损坏，会导致输出电流失控；滤波电容鼓包、漏液或整流桥故障，造成输入电流波动过大，触发过流保护。外部因素包括负载短路、电机绕组烧毁、电缆破损漏电，以及电机与变频器匹配不当（如电机额定电流超出变频器容量）。
此外，参数设置不合理（加减速时间过短、转矩提升过高）会引发启动冲击电流；接线松动、接触不良导致电流瞬时峰值；变频器长期处于高温、振动工况，加速内部部件老化，也会诱发间歇性过流故障。
二、AB变频器维修分步排查流程（安全优先）
第一步，安全预处理。断开变频器电源，等待内部电容完全放电（至少15分钟），佩戴防静电手环，避免静电损坏元器件；记录面板故障码，对照手册初步预判故障方向。
第二步，外部负载与接线排查。断开变频器与电机的连接，用万用表检测电机绕组通断性，排查短路、接地故障；检查输出电缆有无破损、绝缘层老化，接头处是否氧化松动。同时测量输入电源电压，确认无缺相、波动异常。
第三步，空载与参数排查。将变频器设为空载模式启动，若仍报过流，可判定为内部硬件故障；若空载正常，则为负载或参数问题。进入参数界面，检查加减速时间、转矩提升、限流值等参数，对比标准值优化调整，尝试恢复出厂参数后重新配置。
第四步，内部硬件检测。打开机箱，观察功率模块、电容有无烧焦、鼓包；用万用表检测功率模块通断性，用示波器测量驱动电路输出波形，排查模块及驱动板故障。
三、AB变频器维修针对性解决方案
外部故障：更换破损电缆，清洁并紧固接线接头，修复电机绕组短路故障，若电机烧毁则更换同型号电机，确保电机与变频器容量匹配。输入电压波动问题，加装稳压电源或电抗器，抑制电流冲击。
参数与硬件故障：优化参数设置，延长加减速时间、调低转矩提升值，合理设定限流阈值；功率模块、驱动板损坏需更换同型号配件，更换后校准驱动波形；电容鼓包则替换同规格电解电容，同时检查散热系统，避免高温老化。
故障解决后，空载试运行变频器，检测输出电流平衡性，再带载测试30分钟以上，确认无异常。日常需定期清理机箱粉尘、检查散热风扇，优化运行参数，避免过载启动，延长设备使用寿命。
