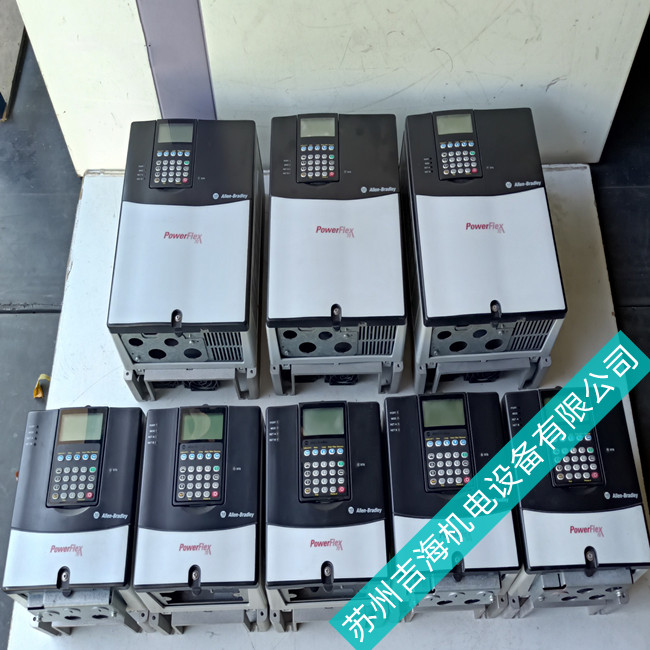

过压故障是AB变频器（如PowerFlex 40/525系列）常见保护故障，表现为面板报过压代码（如F002）、运行中跳闸，严重时会击穿滤波电容、损坏功率模块。该故障多源于电网波动、制动回路异常或参数失配，需按规范流程排查，快速解除故障以保障设备稳定运行。

一、核心故障原因

核心原因分为三类，输入侧过压最常见，包括电网电压骤升、雷击或浪涌冲击，以及三相电压不平衡超出额定范围。制动回路故障是关键诱因，制动电阻烧毁、制动单元失效，会导致电机减速时产生的再生电能无法消耗，反向注入直流母线引发过压。

此外，参数设置不当（加减速时间过短、制动参数未匹配负载）会加剧再生过压；内部硬件故障（滤波电容老化、电压检测电路异常）会误报或触发真实过压；变频器长期处于高频制动工况，也会因能量堆积诱发故障。

二、AB变频器维修分步排查流程（安全优先）

第一步，安全预处理。断开变频器电源，等待内部电容完全放电（至少15分钟），佩戴防静电手环；记录面板过压故障码，对照AB变频器手册初步预判故障方向，排除误报可能。

第二步，外部与制动回路排查。用万用表测量电网输入电压，确认是否超出变频器额定范围，有无浪涌痕迹；检查制动电阻外观（有无烧毁、开裂），测量电阻值是否符合标准，制动单元接线是否松动、氧化，排除回路断路故障。

第三步，空载与参数排查。将变频器设为空载模式启动，若仍报过压，大概率是内部硬件故障；若空载正常，则为负载或参数问题。进入参数界面，检查加减速时间、制动强度、再生过压抑制参数，优化调整后测试，必要时恢复出厂参数重配。

第四步，内部硬件检测。打开机箱，观察滤波电容有无鼓包、漏液；用万用表检测电容容量，用示波器测量直流母线电压及检测电路输出信号，排查电容老化、电压检测模块故障。

三、AB变频器维修针对性解决方案

外部与制动回路故障：电网波动问题加装输入电抗器、浪涌保护器，抑制电压冲击；更换烧毁的制动电阻，紧固制动单元接线，修复或替换失效的制动单元，确保再生电能正常消耗。

参数与硬件故障：延长加减速时间，调低制动强度，开启再生过压抑制功能；老化的滤波电容需更换同规格配件，电压检测电路故障则修复或替换对应模块，更换后校准电压检测精度。

故障解决后，空载试运行检测直流母线电压稳定性，带载测试制动工况下的运行状态，确认无过压报警。日常需定期检测电网电压、清洁机箱，检查制动电阻与电容状态，优化参数适配负载，延长设备寿命。
