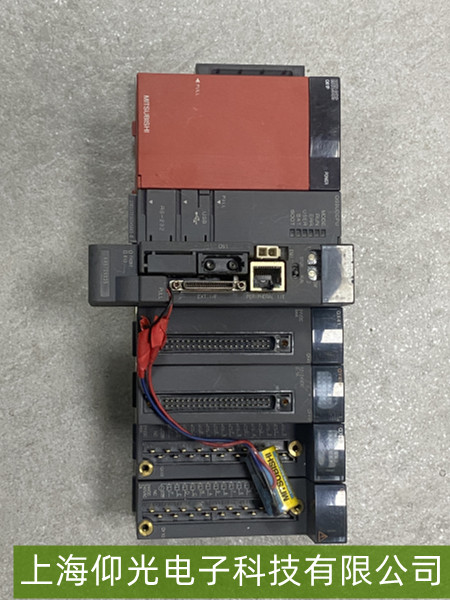

三菱PLC Q61P模块过压保护频繁触发故障排查
三菱PLC Q61P模块过压保护频繁触发时，主要现象为：模块因检测到输入/输出电压超过安全阈值（如输入电压过高或输出端异常升压），自动激活过压保护电路，表现为模块断电停机、电源指示灯熄灭（或闪烁报警），甚至伴随PLC系统整体掉电。频繁触发可能导致模块内部保护元件（如压敏电阻、TVS管）性能下降，甚至损坏主电路。
二、基础排查步骤
输入电源电压检测
确认输入规格匹配：Q61P模块的输入电压通常为 24V DC（部分型号支持100-240V AC，需根据实物铭牌确认）。用万用表测量输入端子（如L/N或+/-）的电压值，检查是否超出模块额定范围（例如24V DC模块的正常范围为24V±5%，即22.8V~25.2V；若输入长期≥26V可能触发过压）。
排查上级电源问题：若输入电压超标，需检查供电电源（如开关电源、变压器）是否输出不稳定（如负载波动导致电压抬升），或配电线路是否存在接触不良（虚接时可能产生瞬时高压）。
负载短路/过载：若模块输出端（如24V DC供电给PLC扩展模块、传感器等）存在短路（如导线破损接地、负载元件击穿），可能导致输出电流激增，引发内部保护电路误判为“过压”（部分模块通过电流-电压联动保护）。用万用表测量输出端子（如+24V/GND）对地电阻（正常应≥几百kΩ），若阻值极低（＜10kΩ）则存在短路。
感性负载反向电动势（EMF）：若输出端连接了电磁阀、继电器等感性负载，断电时会产生反向EMF（可能叠加到电源端形成瞬时高压）。检查感性负载是否并联了续流二极管（如1N4007）或浪涌吸收电路（如RC吸收器），若未配置则可能引发过压保护。
三、深入排查与维修
模块内部保护电路检测
压敏电阻/TVS管状态：Q61P模块内部通常集成压敏电阻（用于抑制浪涌电压）或TVS瞬态二极管（用于吸收瞬时高压）。若这些元件因长期过压冲击老化（如压敏电阻开裂、TVS管击穿短路），可能导致保护阈值异常或误触发。断电后拆开模块外壳（需专业操作），检查这些元件外观是否有烧焦、鼓包痕迹，必要时用万用表测量其通断（压敏电阻在常态下阻值极高，TVS管反向漏电流应极小）。
过压检测电路元件：模块内的过压检测电路包含分压电阻、比较器芯片等。若分压电阻阻值漂移（如因高温氧化导致阻值变化），可能误判电压值；比较器芯片故障则可能错误输出保护信号。需用万用表测量关键电阻阻值（对比手册标称值），或通过示波器检测比较器输入/输出波形（正常无过压时输出应为低电平）。
环境与外部干扰
电网/线路干扰：若PLC安装环境存在高频干扰（如大型电机、电焊机附近），可能通过电源线耦合到模块输入端，形成瞬时尖峰电压。检查输入电源是否加装了滤波器（如EMI滤波器）或浪涌保护器（SPD），必要时增加隔离变压器或稳压电源。
模块散热不良：过压保护电路可能因模块长期高温运行（如通风孔堵塞、环境温度＞50℃）导致阈值漂移（部分保护元件对温度敏感）。检查模块安装位置是否通风良好，清理散热孔灰尘，确保环境温度在0~55℃（标准范围）。
