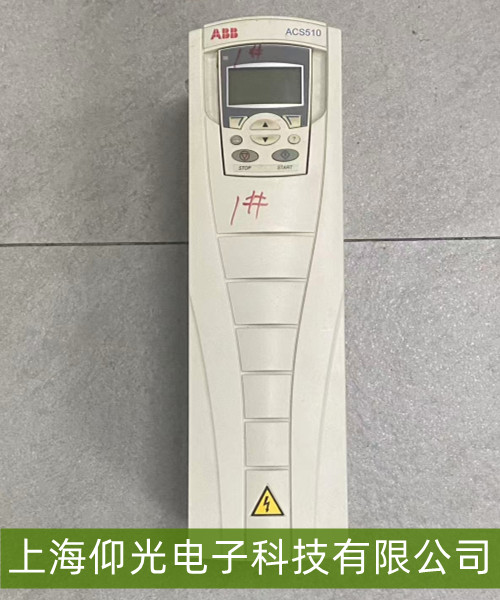

ABB变频器ACS510控制面板按键无响应故障维修指南
一、故障典型表现

当ABB变频器ACS510控制面板按键无响应时，用户会观察到：按下面板上的任意功能键（如启动/停止、方向切换、参数设置键等）时，变频器无动作反馈，显示屏内容不更新（如参数值不变、状态指示灯无变化），甚至可能出现“黑屏”或固定显示某一界面但无法切换的情况。此故障直接影响变频器的本地手动操作，可能导致设备无法启停或参数调整失效。

二、基础排查步骤
电源与连接检查

控制面板供电：ACS510控制面板通常由变频器内部24V DC电源供电（部分型号直接取自主电路直流母线经稳压模块）。首先检查变频器总电源是否正常（主回路输入电压是否符合额定值，如380V AC±10%），再确认控制回路24V电源是否稳定（可用万用表测量控制板上的24V供电端子，正常值应为24V±1V）。若电源异常（如24V电压过低或无输出），需排查电源模块或相关线路是否故障。

面板连接线缆：控制面板通过扁平电缆或排线与变频器主控板连接（常见接口为CN1或类似标识）。断电后，检查连接线是否松动、脱落或弯折变形（尤其是频繁操作的变频器，振动可能导致接口松动）。重新插拔线缆，确保接触紧密；若线缆外皮破损或内部导线断路，需更换同规格线缆。

物理状态检查

按键与面板外观：观察控制面板按键是否有物理损坏（如按键帽脱落、卡死、表面裂纹），或是否有异物（如灰尘、油污）卡在按键缝隙中导致无法按压到位。尝试用软毛刷或压缩空气清洁按键周围，轻按按键测试是否有弹性反馈（正常按键按下后应能回弹，且无卡滞感）。

显示屏状态：若显示屏完全黑屏，可能是控制面板电源或背光电路故障；若屏幕显示固定内容但按键无反应，则更倾向按键电路或主控通信问题。

三、深入维修方法
内部电路检测

按键电路故障：控制面板的每个按键通过导电橡胶或金属触点与PCB板上的电路连接。若导电橡胶老化（长期按压导致弹性下降、接触电阻增大）或PCB焊点脱焊，会导致按键信号无法传递。需拆开控制面板（需断电并做好静电防护），用万用表测量按键两端（按下与未按下时的通断状态）：正常未按下时应为断路，按下后应为导通（电阻接近0Ω）。若测量异常，需更换导电橡胶或修复焊点。

主控通信故障：控制面板与主控板之间通过通信协议（如ABB内部总线）交互指令。若主控板通信接口损坏或控制面板通信芯片故障，会导致按键信号无法被主控识别。此时需用专业设备（如示波器检测通信信号波形）或替换同型号控制面板测试，判断故障点为主控板还是面板本身。

软件与复位操作
系统死机或参数错误：罕见情况下，控制面板软件可能因异常干扰进入死机状态。可尝试通过复位操作恢复：断电后等待30秒重新上电（部分型号需长按“STOP”键+电源键10秒强制复位）；若复位无效，可能需要通过ABB官方软件（如DriveWindow）重新下载控制面板固件（需专业支持）。
